microusb直插母座封装

分类:行业浏览:434发表时间:2022-09-08 16:31:03

USB全 称Universal Serial Bus(通用串行总线),在USB1.1中,所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps(即60MB/s),而USB3.0的最大传输带宽高达5.0Gbps(500MB/s)。目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB兼容型。

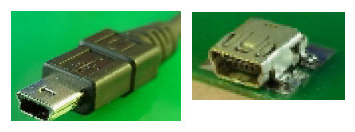

Mini B型USB插头(plug)和Mini B型USB插座(receptacle)

microusb直插母座封装

引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):


1、VBUS;2、D-;3、D+;4、ID;5、GND

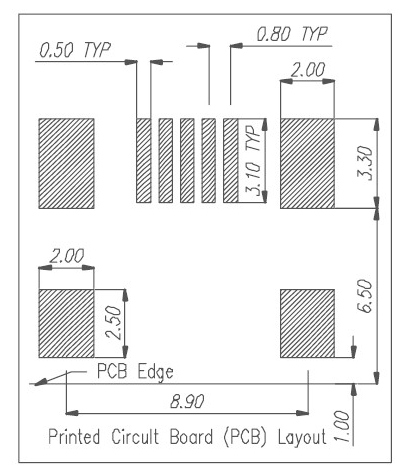

microusb封装尺寸

microusb直插母座封装

Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口,比Mini USB接口更小。其中标准A型和标准B型及Mini-B型都是在USB 2.0规范里定义,2006补充的Micro USB规范定义了,补充了以下定义:

Micro-B plug and receptacle

Micro-AB receptacle

Micro-A plug
