不同 规格尺寸参数

分类:技术资料浏览:2886发表时间:2022-09-22 09:38:43

常见规格参数



机械性能:

操作力:1N、1.6N、2.5N;

弹力;(内控);

开关寿命:30万次、50万次、100万次。

电气性能:

接触电阻:100mΩ(实际<20mΩ);

抖动时间:5ms(实际<1ms);

电气开关寿命:30万次、50万次、100万次。

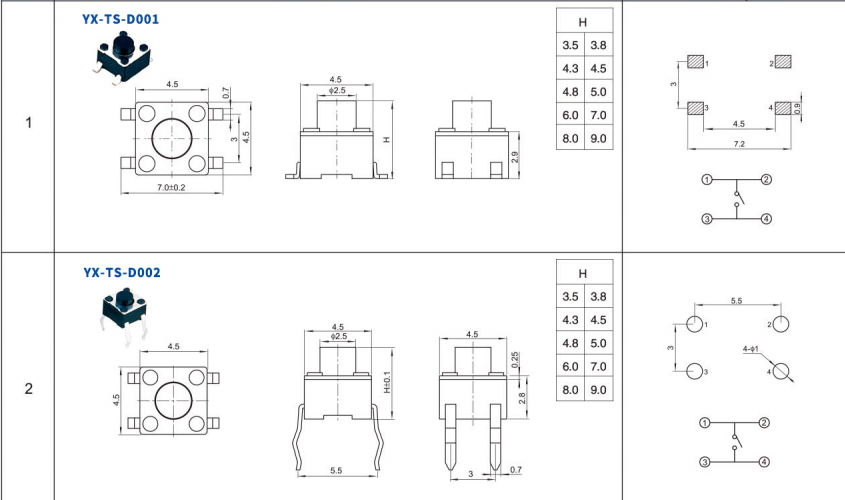

型号尺寸和高度

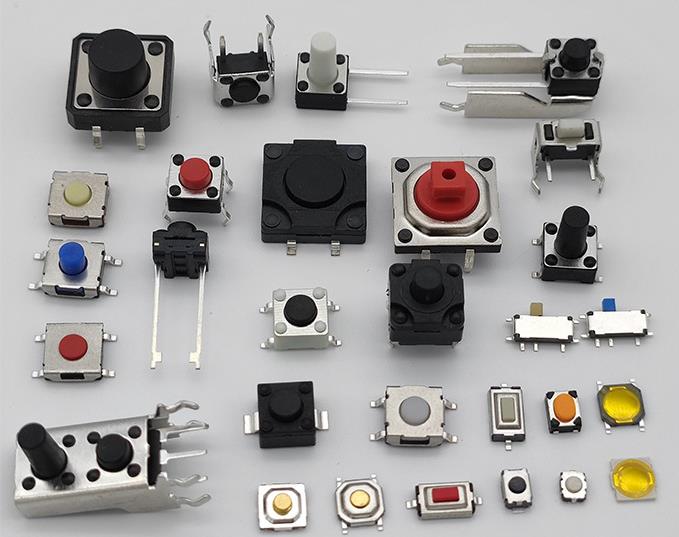

规格有:环保耐高温,贴片式,插件式,侧插式 ,大/中/小龟型 ,2*4 ,3*3 ,3.7*3.7*0.35进品 4*4*1.5/1.6/17mm, 3*6*4.3/5.0mm,

汽车 :4*6*2.6

4.5*4.5*高度:3.8/4.8/5/0/6/7/8/9,

贴片 插件式 , 贴片 插件 ,边三解

6*6*高度:4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm

6.2*6.2*高度:2.5/2.7/3.1/3.4

12*12*高度:4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm

大尺寸系列

6*6系列防水 8*8系列防水 10*10系列防水 12*12系列防水 。

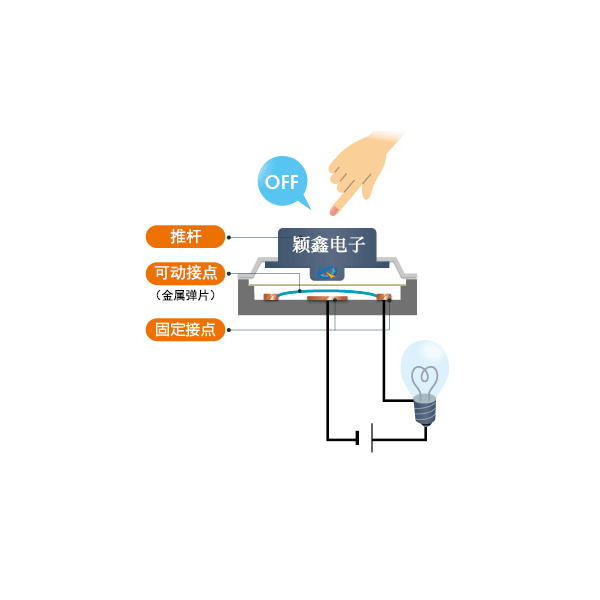

原理



常见的 电路图

不同
规格尺寸参数

规格书通用技术参数

额定电流Rating:50mA.12V DC

绝缘电阻Insulation resistance: 100MΩ min.100V DC

介电强度Dielectric strength: 250V AC for 1 min

接触电阻Contact resistance: 100m Ω max.

行程Travel: 0.25±0.05mm(硅胶行程 >1.0)

操作力度Operating fore:90gf/180gf /250gf/400gf

寿命Life time:1,000,000 cycles

不同类型的 技术参数

密封型直插式 规格参数

电气额定值:50mA @ 48VDC

电气寿命:100,000 次典型循环

接触电阻:< 50 mΩ 初始

驱动力:最大 200gF

执行器行程:1.6 +/- .25 毫米

介电强度:500Vrms 最小值

绝缘电阻:> 100MΩ 最小值

工作温度:-40°C 至 85°C

贮存温度:-40°C 至 85°C

LED高绝缘电阻型 规格参数

电气额定值:50mA @ 12VDC

电气寿命:500,000 次典型循环

接触电阻:≤50 mΩ 初始

驱动力:最大 200gF

执行器行程:0.25 +/- .10 毫米

介电强度:250Vrms 最小值

绝缘电阻:≥ 1000MΩ 最小值

工作温度:-40°C 至 85°C

贮存温度:-40°C 至 85°C

超长寿命平型规格参数

电气额定值:50mA @ 48VDC

电气寿命:1,000,000 次典型循环

接触电阻:<50 mΩ 初始

驱动力:最大 160gF

执行器行程:0.45 +/- .10 毫米

介电强度:250Vrms 最小值

绝缘电阻:> 100MΩ 最小值

工作温度:-40°C 至 85°C

贮存温度:-55°C 至 99°C
