最新款带灯结构设计

本发明专利涉及到电源开关技术性行业，特别是在涉及到一种新型带灯 。

背景图技术性：做为一种关键种类的电源开关构造， 运用十分普遍，且目前技术性中存有方式各种各样的 。在其中，针对目前技术性中的 来讲，其普遍现象设计方案不科学、平稳可信性较弱且应用不便捷的缺点。技术性保持因素：本发明专利的目地取决于对于目前技术性的不够而出示一种新型带灯 ，该新型带灯 总体设计新奇、平稳可信性好、方便使用。

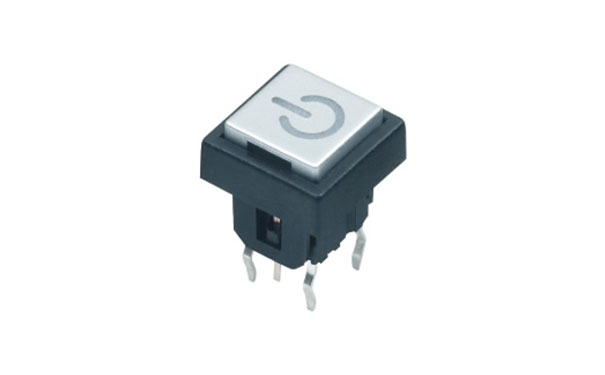

为做到所述目地，本发明专利根据下列技术规范来保持。一种新型带灯 ，包含有呈正方体样子的塑料基座，塑料基座的內部成形有朝上张口的基座容置腔，塑料基座的下方部装下设正级金属材料触片、与正级金属材料触片间距布局的负极金属材料触片，正级金属材料触片、负极金属材料触片各自与塑料基座注塑加工成一体构造；正级金属材料触片设定有各自凸起于基座容置腔底边的左边正级触点、右边正级触点，左边正级触点坐落于右边正级触点的左端侧且左边正级触点与右边正级触点上下直对且间距布局，正级金属材料触片还设定有越过塑料基座并拓宽至塑料基座趾部侧的正级外伸接脚；负极金属材料触片设定有凸起于基座容置腔底边且坐落于左边正级触点与右边正级触点中间的负极触点，负极触点与左边正级触点、右边正级触点间距布局，负极金属材料触片设定有越过塑料基座并拓宽至塑料基座趾部侧的负极外伸接脚；塑料基座的基座容置腔内可相对性左右主题活动地嵌配有开关，开关的下方侧装下设呈弧面样子的金属弹片，开关下表层的正中间部位设定有朝下凸起拓宽的按键突起，左边正级触点、右边正级触点各自与金属弹片触接；当开关按住时，按键突起朝下抵压金属弹片的正中间部位并促使金属弹片与负极触点触碰，以促使正级金属材料触片与负极金属材料触片极性通断；开关的內部成形有朝上张口的按键容置腔，按键容置腔嵌入配有LED灯。在其中，上述LED灯设定有正级接脚、负极接脚，上述塑料基座相匹配正级接脚、负极接脚各自成形有左右彻底围绕的接脚插装孔，正级接脚、负极接脚各自插装于相对侧的接脚插装孔内，且正级接脚、负极接脚的下方一部分别拓宽至塑料基座的下方侧。在其中，上述开关设定有朝纵向凸起的上方限位开关突起、下方限位开关突起，上方限位开关突起坐落于下方限位开关突起的上方侧且上方限位开关突起与下方限位开关突起间距布局，上述塑料基座的上方部设定有基座限位开关部，基座限位开关位置于上方限位开关突起与下方限位开关突起中间；当该新型带灯 处在断掉情况时，上述金属弹片朝上抵顶上述按键突起且下方限位开关突起的上表层与基座限位开关部的下表层抵接；当开关彻底按住且该新型带灯 处在合闭情况时，上方限位开关突起的下表层与基座限位开关部的上表层抵接。

本发明专利的有利实际效果为：本发明专利上述的一种新型带灯 ，其包含有呈正方体样子的塑料基座，塑料基座的內部成形有朝上张口的基座容置腔，塑料基座的下方部装下设正级金属材料触片、与正级金属材料触片间距布局的负极金属材料触片，正级金属材料触片、负极金属材料触片各自与塑料基座注塑加工成一体构造；正级金属材料触片设定有各自凸起于基座容置腔底边的左边正级触点、右边正级触点，左边正级触点坐落于右边正级触点的左端侧且左边正级触点与右边正级触点上下直对且间距布局，正级金属材料触片还设定有越过塑料基座并拓宽至塑料基座趾部侧的正级外伸接脚；负极金属材料触片设定有凸起于基座容置腔底边且坐落于左边正级触点与右边正级触点中间的负极触点，负极触点与左边正级触点、右边正级触点间距布局，负极金属材料触片设定有越过塑料基座并拓宽至塑料基座趾部侧的负极外伸接脚；塑料基座的基座容置腔内可相对性左右主题活动地嵌配有开关，开关的下方侧装下设呈弧面样子的金属弹片，开关下表层的正中间部位设定有朝下凸起拓宽的按键突起，左边正级触点、右边正级触点各自与金属弹片触接；当开关按住时，按键突起朝下抵压金属弹片的正中间部位并促使金属弹片与负极触点触碰，以促使正级金属材料触片与负极金属材料触片极性通断；开关的內部成形有朝上张口的按键容置腔，按键容置腔嵌入配有LED灯。

根据所述总体设计，本发明专利具备总体设计新奇、平稳可信性好、方便使用的优势。
