微动开关的常见工作原理

分类:行业浏览:609发表时间:2023-01-21 10:28:48

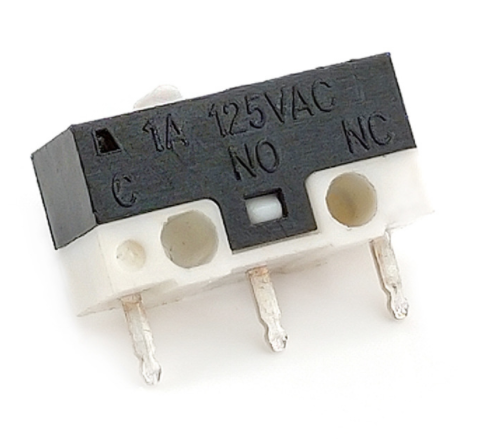

微动开关的工作原理

微动开关接触系统由动、静簧片组件、支撑簧片等组成,是开关的核心部分,接触系统的稳定性直接影响产品的接触电阻、触点抖动、寿命、振动、冲击等性能指标。微动开关是具有微小接点间隔和快动机构,用规定的行程和规定的力进行开关动作的接点机构,用外壳覆盖,其外部有驱动杆的一种开关,因为其开关的触点间距比较小,故名微动开关,又叫灵敏开关。

微动开关的常见工作原理

一、微动开关触点

开关触点要求具有良好的导电性、较高的耐熔焊、耐电弧腐蚀等性能,触点材料选用了银镍合金或银氧化镉合金,银镍合金触点具有较高的硬度、耐磨性和抗电弧烧损能力,也具有较好的抗金属转移能力;氧化镉具有灭弧作用,使银氧化镉合金具有良好的抗电磨损和抗熔焊性,交流接触电阻低而稳定。

二、微动开关接触簧片

开关接触簧片是该项产品的关键零件,它对电性能和机械性能起主要作用。动接触簧片和支撑簧片属弹性零件,长期处在弯曲应力或反复转换应力作用下,同时承受一定电流;在长期工作过程中,因应力松弛,会使触点间的接触压力减小,导致接触不良。因此动簧片材料要具有良好的弹性、导电性和抗疲劳强度,在微动开关型谱设计时我们根据具体产品结构和电性能要求,选用具有较高弹性、韧性及导电性能的铍青铜QBe2材料,材料厚度0.1mm,零件成型后进行时效处理。静接触簧片属于载流体,要求具有良好的导电性、较低的电阻率和较高的强度,微动开关一般选用锡青铜或黄铜材料。

微动开关的常见工作原理

三、微动接触压力

接触对间应有一定的接触压力,保证开关接触电阻不大于25mΩ的要求。在一定范围内,微动开关的接触电阻随着接触压力的增大而减小,但当接触压力增加到一定值时,接触电阻无明显减小,从而影响驱动动簧片的按力,增加动簧片和支撑簧片的负荷,加快运动簧片的疲劳,造成失效。为保证微动开关接触稳定、可靠、抗冲击振动,要精确计算确定接触压力数值。

微动开关的常见工作原理

微动开关的应用

微动开关在需频繁换接电路的设备中进行自动控制及安全保护等,广泛应用在电子设备、仪器仪表、矿山、电力系统、家用电器、电器设备,以及航天、航空、舰船、导弹、坦克等军事领域,已经广泛应用于以上领域,开关虽小,但起着不可替代的作用。

目前国内市面上的微动开关根据使用要求的不同,开关的机械寿命有3W次至1000W次不等,一般有10W、20W、50W、100W次、300W次、500W次、800W次,国内一般使用铍青铜、锡青铜、不锈钢丝做簧片,国外的ALPS最高可以做到1000W次,他们的簧片是用稀有金属钛做成的。

可应用在如电脑鼠标、汽车鼠标器、汽车电子产品、通讯设备、军工产品,测试仪器、燃气热水器、煤气灶、小家电、微波炉、电饭锅、浮球设备配套、医疗器械、楼宇自动化、电动工具及一般电气和无线电设备、24小时定时器等。
