什么叫接近开关

分类:行业浏览:237发表时间:2023-03-03 16:16:09

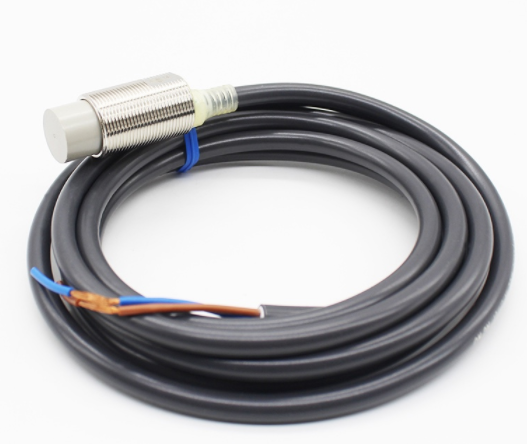

接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关,当物体接近开关的感应面到动作距离时,不需要机械接触及施加任何压力即可使开关动作,从而驱动直流电器或给计算机(plc)装置提供控制指令。接近开关是种开关型传感器(即无触点开关),它既有行程开关、微动开关的特性,同时具有传感性能,且动作可靠,性能稳定,频率响应快,应用寿命长,抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。


接近开关又称无触点接近开关,是理想的电子开关量传感器。当金属检测体接近开关的感应区域,开关就能无接触,无压力、无火花、迅速发出电气指令,准确反应出运动机构的位置和行程,即使用于一般的行程控制,其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力,是一般机械式行程开关所不能相比的。它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

接近开关选型

1、埋入式(屏蔽式):检测距离短

安装时,接近开关可嵌入金属材料内使金属与感应面齐平,感应距离近,不易被碰坏,抗干扰能力强,响应速度快;

2、非埋入式:检测距离长

安装时,接近开关的感应面必须凸出金属面一段距离,感应距离远,塑料头侧面不能有金属干扰,响应速度慢。

NPN与PNP说明

NPN:共正电压,输出负电压;

NPN NO:常态下是常开的,检测物体的时候,黑色线输出一个负压信号;

NON NC:常态下黑色线输出负压信号,检测到物体的时候断开输出信号;

PNP:共负电压,输出正电压;

PNP NO:常态下是常开的,检测物体的时候,黑色线输出一个正压信号;

PNP NC:常态下黑色线输出正压信号,检测到物体的时候断开输出信号;

接近开关接线

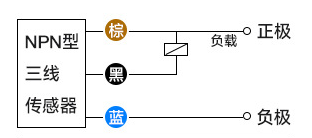

NPN型

DC:10~30V Max:200mA(三线)

什么叫接近开关

DC:10~30V Max:100mA(四线)

什么叫接近开关

PNP型

DC:10~30V Max:200mA

什么叫接近开关

DC:10~30V Max:100mA

什么叫接近开关

交流电型接近开关接线

什么叫接近开关

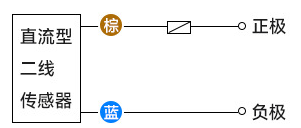

直流电型接近开关接线

什么叫接近开关

电感式接近开关使用注意事项

1、开关的动作距离请设定在80%标准动作(Sn)内,以免开关工作受温度、电压等影响

2、当检测各种金属时,开关有不同的距离。此时比值依次为:铁(100%)>不锈(50%)>黄铜(40%)>铝(30%)>铜(28%)

3、当开关用作测量动作频率或其他高速场合,请将开关的动作距离设定1、2标准动作距离处,开关在此位置可获得最大的动作频率

4、检测面应定期做好清理金属粉尘等沉积物的工作,以免影响性能;

5、抗震性能:10~55Hz,1.5mm双振幅;

6、在强磁场环境下使用,建议使用屏蔽导线;

接近开关在航空、航天技术以及工业生产中都有广泛的应用。在日常生活中,如宾馆、饭店、车库的自动门,自动热风机上都有应用。在安全防盗方面,如资料档案、财会、金融、博物馆、金库等重地,通常都装有由各种接近开关组成的防盗装置。在测量技术中,如长度,位置的测量;在控制技术中,如位移、速度、加速度的测量和控制,也都使用着大量的接近开关。
