微型 有哪些

分类:其他文章浏览:219发表时间:2023-04-13 16:50:18

微型 种类很多,基本以贴片为主,下面列举常见型号的小型 尺寸和安装图

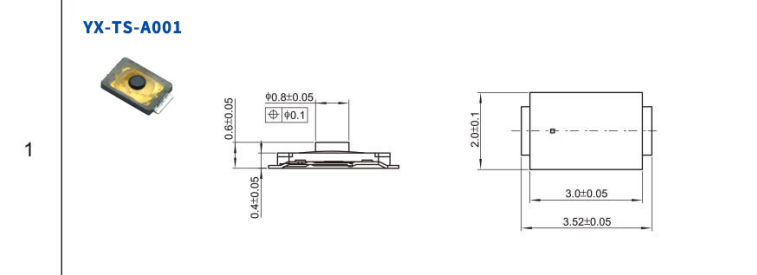

YX-TS-A001,3*2微型

微型
有哪些

电路安装图

微型
有哪些

YX-TS-A002,2.8*2.4微型

微型
有哪些

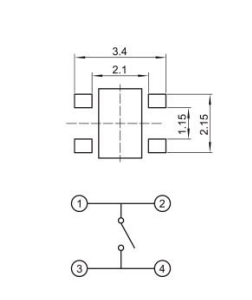

电路安装图

微型
有哪些

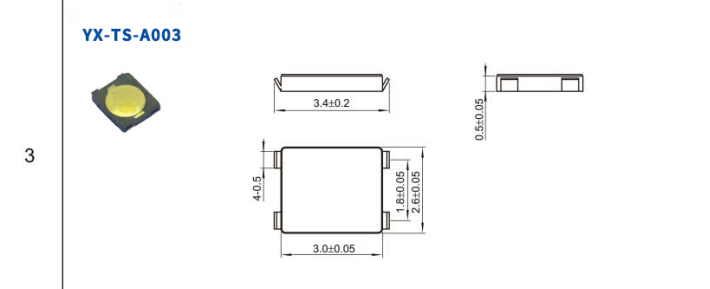

YX-TS-A003,3*2.6微型

微型
有哪些

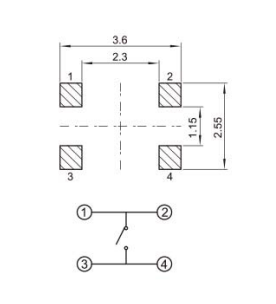

电路安装图

微型
有哪些

YX-TS-A005,3.7*3.7小型贴片

微型
有哪些

电路安装图

微型
有哪些

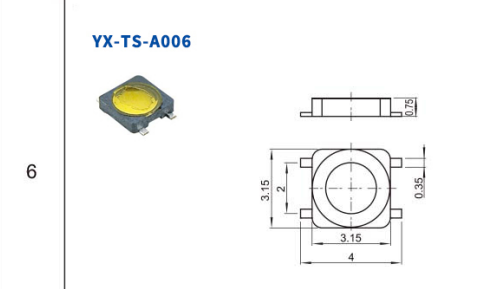

YX-TS-A006,四脚贴片小型

微型
有哪些

电路安装图

微型
有哪些

微型 注意事项

1、给 端子进行焊接时,如果在端子上施加负荷,因条件不同会有松动,变形及电特性劣化的可能,请在使用时注意。

2、使用通孔印刷电路板及推荐以外的电路板时, 由于热应力的影响会发生变化,所以请事先就焊接条件进行充分的确认。

3、进行两次焊接时,请在第一次焊接部分恢复到常温之后再进行。连续加热可能使外围部变形,端子的松动,脱落及电特性降低。

4、关于焊接的条件设定,需要确认实际批量生产条件。

5、产品以直流的电阻负载为前提设计制造的。使用其它负荷[感应性负荷,电容性负荷]时,请另行确认。

6、印刷电路板安装孔及模式,请参照产品图中记载的推荐尺寸。

7、开关请用于直接由人操作按开关的结构。请不要用于机械性的检测功能。

8、 操作时,如果施加规定以上的负荷,开关将有被损坏的可能。请注意不要在开关上施加规定以上的力。

9、请避免从侧面按操作部的用法。

10、对于平轴杆型,尽量按下开关中心部。对于铰链结构,按下时轴杆按动位置将移动,请特别注意。

11、开关安装后,因其他零部件的粘结剂硬化等通过蓄热硬化炉时,请与专业人士联系。

12、如果使用开关的整机的周围材料产生腐蚀性气体,将有可能造成接触不良等现象,所以请事先进行充分的确认。

13、碳接触点具有因推压负荷接触电阻发生变化的特性。用于电压分压回路等时,请在充分确认之后使用。

14、关于密闭型以外的型号,对异物的侵入,请充分注意。
