拨码开关原理

分类:技术资料浏览:1278发表时间:2023-05-22 15:57:49

一、简介

拨码开关(也叫 DIP 开关,拨动开关,超频开关,地址开关,拨拉开关,数码开关,指拨开关)是一款用来操作控制的地址开关,采用的是 0/1 的二进制编码原理。通俗的说也就是一款能用手拨动的微型的开关,所以也通常叫指拨开关的也很多。


二、类型

拨码开关很多款型号,按照脚位来区分有直插式( DIP) 和贴片式( SMD)之分,按照拨动的方式来分有平拨跟侧拨之分,按照脚间距有2.54mm 和 1.27mm 脚间距之分,按照颜色有黑色,红色,蓝色的区别。根据状态来说还有两态跟三态之分。根据位数来说正常是都是 1-10 位、 12 位等 11 个位数。其实细分下来,还有很多种。


三、历史

拨码开关随着用途广泛起来,目前市面上用量最广泛的是台湾生产的。大陆目前也有很多厂家加入到此行列当中。


四、用途

广泛使用于数据处理、通信、遥控和防盗自动警铃系统等需要手动程式编制的产品上。


五、具体介绍

1.红色、蓝色系列

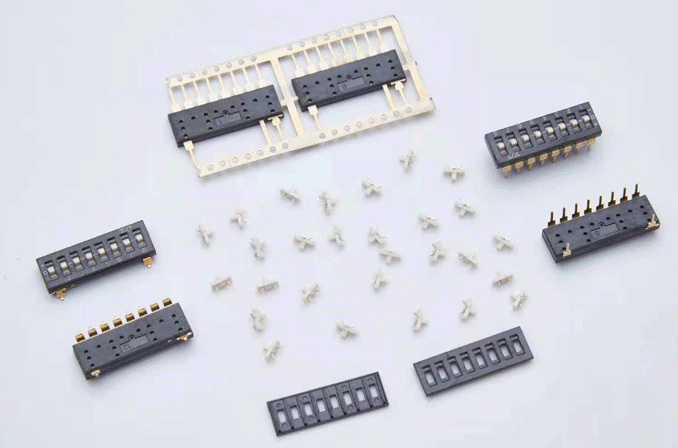

拨码开关原理

这款主要的主要特点是颜色比较鲜艳,本体比较打,拨动推扭用手直接拨动起来很方便,也比较有手感。这款的脚间距只有一种 2.54mm 的,有直插跟贴片之分,不过直插的用得很多,贴片的市面上很少见。试用于用在仪器外表,并且要经常调试的情况下试用。BS 系列为顶拨系列, BP 系列为侧拨系列。


2.IC 型顶拨系列

拨码开关原理

ICX 型这款顶拨直插贴片的,相比红色与蓝色的,这款是在顶上拨动的。主要区别在于本体小,脚间距还是一样的 2.54mm,形状跟 IC 一样。主要用于机器内部,不外露在外面的。还有就是这款通常采用的颜色是黑色,采用材料要比红色跟蓝色的要好,方便焊接的时候用波峰焊或者回流焊时不会因为温度过高,而使得开关容易坏掉。这款主要用在比较高端的仪器设备上,造价上相对而已比红色跟蓝色的高,不过目前的生产厂家都采用了自动化设备生产,所以市面上价格与红色蓝色相当。DIH 系列为直插系列,DIS 系列为贴片系列。


3.IC 型侧拨系列

拨码开关原理

这款 IC 型的也是相对 BP 系列来对比的。主要区别也是本体比较小,脚间距还是一样的 2.54mm,形状跟IC 一样。 主要用于机器内部,不外露在外面的。还有就是这款通常采用的颜色是黑色,不过也有用红色的,采用材料要比 BP/BS 的要好,方便焊接的时候用波峰焊或者回流焊时不会因为温度过高,而使得开关容易坏掉。NPH 系列为直插系列, NPS 系列为贴片些列。


4.微型半脚距拨码开关

半脚距,顾名思义是正常拨码开关的脚距的一半,也就是 1.27mm。这款目前市面上只有顶拨贴片的,再没有其他的类型了。相对 DIS 系列来说,最主要的特点就是体积小。在线路板上占更少的空间。


5. 三态拨码开关

拨码开关原理

以上介绍的 4 个大类型都是两态的,也就是两种状态, 0/1,而DT 系列的这款采用的是-1,0,+1 三种状态,多少位的就能编译出 3 的多少次方种状态来。这个主要是用于遥控器的编码上面。一般有4/6/8/9/10/12 几种位数,最常用的是 8 位的。就拿 8 位的来说,一个 8 位三态开关可以编码 3 的 8 次方也就是 6561 种编码出来。这种就广泛用于各种遥控器当中,并且调节的方式非常简单。


6.侧插系列

BA 系列这款的主要特点就是在侧插,其他参数跟 BS/BP 系列性质一样。结合了 BS/BP 的各项特点。为了使得客户试用方便,其实细分开关的具体型号还有很多,例如推扭有高出跟不搞出来的,也有贴膜防尘放清洗的,还有单刀双掷的单刀多掷的拨码开关。等等。


六、基本参数

1、产品性能

1)额定电流:切换电流 25mA,24VDC

不切换电流 100mA,24VDC

2)接触阻抗:初始值 50 毫

寿测后 100 毫欧

3)绝缘阻抗: 最小 500 兆欧 at 500VDC

4)耐压值 : 500VDC/一分钟

5)操作力度: 最大 1000gf

6)寿命测试: 5000 次

拨码开关原理

2、材质

1)上盖与本体:工程塑料 UL94V-0 等级高温材质,黑色

2)推钮:工程塑料 UL 94V-0 高温材质,白色

3)固定触点与可动触点:铜片镀锡或金;

4)引脚:铜片镀锡或金;

5)贴附薄膜:防水薄膜

拨码开关原理

3、焊接方式

1)手焊: 30 瓦以下烙:摄氏 350 度以下不超过三秒钟或摄氏 270 度以内不超过 5 秒钟.

2)回流焊:摄氏 265 度 30 秒内

3)波峰焊:摄氏 260 度 10 秒内

拨码开关原理

七、包装方式

所有开关推扭在包装时都设置在"OFF"的位置;IC 管或卷装
