使用Simulink处理树莓派GPIO口输出信号的方法和步骤

分类:开发类资料浏览:238发表时间:2023-06-08 17:56:32

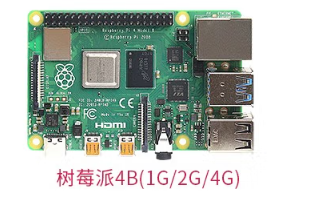

树莓派是一款小型的单板计算机,其拥有强大的GPIO(通用输入输出)接口,可以通过这些接口实现很多有趣的功能。在树莓派上使用Simulink软件可以更加方便地对GPIO口进行控制和处理。本文将介绍如何使用Simulink处理树莓派GPIO口输出信号的方法和步骤。

使用Simulink处理树莓派GPIO口输出信号的方法和步骤

一、Simulink简介

Simulink是一款MTLB的拓展工具,它可以帮助用户更加方便地进行模型设计、仿真和编程。Simulink在工程领域中广泛应用,可以用于控制系统的设计、信号处理、图像处理、通信系统等多个领域。在本文中,我们将使用Simulink来设计树莓派GPIO口输出信号的控制系统。

二、树莓派GPIO口的基本介绍

GPIO口是树莓派上为重要的接口之一,它可以用于接收外部信号或者输出信号。树莓派的GPIO口共有40个,其中26个是数字口,可以通过编程方式进行控制。数字口的编号从0到25,可以通过BCM(Broadcom)编号或者物理编号进行访问。此外,树莓派还有8个模拟口和6个专用口,这些接口可以用于连接传感器、执行器等外部设备。

三、使用Simulink控制GPIO口输出信号的步骤

1. 准备工作

在使用Simulink控制树莓派GPIO口输出信号之前,我们需要准备以下材料

- 一台树莓派

- 一根GPIO线

- 一个LED灯

- MTLB软件和Simulink工具箱

2. 连接GPIO线和LED灯

将GPIO线连接到树莓派的任意数字口上,然后将LED灯的正极连接到GPIO线的一端,将负极连接到树莓派的GND(地)上。

3. 打开Simulink

打开MTLB软件,在命令行窗口中输入“simulink”命令,打开Simulink工具箱。

4. 创建模型

在Simulink窗口中点击“File”菜单,选择“New Model”创建一个新的模型。然后在左侧工具栏中找到“Simulink Support Package for Raspberry Pi Hardware”模块,将其拖拽到模型中。

5. 添加GPIO输出模块

在Simulink窗口中点击“Library Browser”按钮,找到“Raspberry Pi I/O”模块,展开该模块,找到“GPIO Write”模块,将其拖拽到模型中。

6. 配置GPIO输出模块

双击“GPIO Write”模块,弹出模块配置窗口。在该窗口中,我们需要设置GPIO口的编号和输出电平。将GPIO口的编号设置为连接LED灯的数字口的BCM编号,将输出电平设置为1,表示输出高电平。

7. 运行模型

将树莓派连接到电脑上,然后在Simulink窗口中点击“Run”按钮,Simulink将会自动将模型部署到树莓派上。LED灯将会亮起,表示树莓派成功输出了高电平信号。
