四脚 接线

分类:行业浏览:52930发表时间:2019-12-25 17:39:16

在接线前,我们必须先了解四脚的工作原理,这种开关的工作原理,其实和普通按钮开关的工作原理差不多,由常开触点、常闭触点组合而成,在四脚按键开关中,常开触点的作用,就是当压力向常开触点施压时,这个电路就呈现接通状态;当撤销这种压力的时候,就恢复到了原始的常闭触点,也就是所谓的断开。这个施压的力,就是用我们的手去开按钮、关按钮的动作。

四脚
接线

接线步骤

1、万用表调至二极管处

2、先测量四角中的任意两脚,判断哪两个角是导通的,哪两个角是断开的,4个脚也是有两个脚为正,两个脚为负,

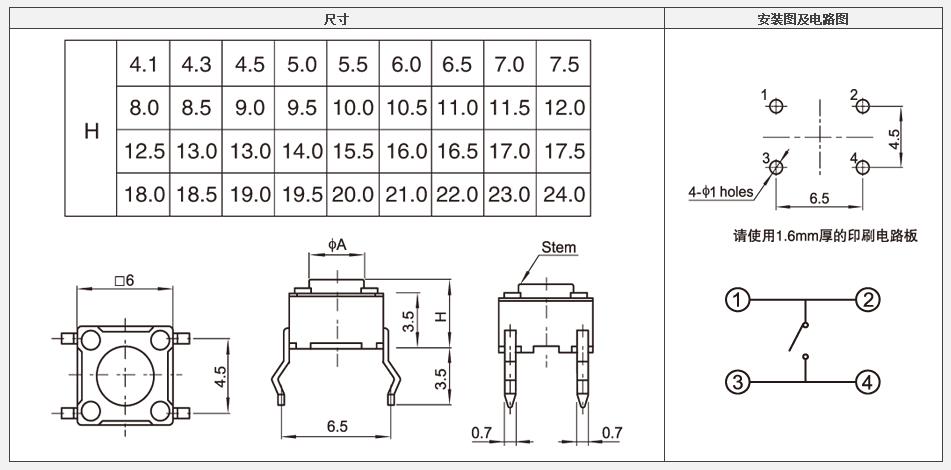

3、按键按下,在测量任意两脚,判断判断哪两个角是导通的,哪两个角是断开的,A和C是一组的,B和D是一组。按下去AC和BD接通。平常状态下AC接通 BC接通 其实可以理解成一根线。

4、开始断开,按键按下导通的两脚可做为焊接的两个角。

注:按键开关的工作原理,就是按键按下的时候两个贴片挨近了,也就是导通了;松开的时候,贴片分离,也就是断开了。

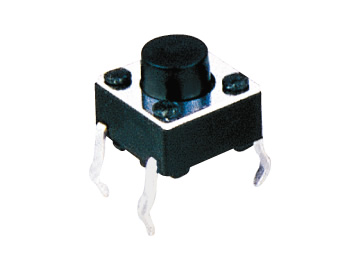

YX-H001四脚

原理

使用者只有在知道了 原理之后,才能正确的将它使用到合适的地方。根据原理的不同, 可分为两种:一种是利用金属弹片来完成开关导通截止状态的切换;另一种是利用导电橡胶来完成开关导通截止状态的切换。

的构造,由上至下,它是由盖板、按钮、弹片、基座、引脚组成。其中,按钮是外力通过盖板施加外力的地方;弹片是 的核心组件;引脚指的是 与电路的连接处。一般为五个引脚,两个引脚为一组,第五个引脚起接地作用,向开关施加外力时四个引脚相导通,使得开关接通;没有外力施压时四个引脚两两一组不相通,开关处于断开状态。

的通断是靠金属弹片受力变化来实现的,使用时按下开关按钮,其弹片受到外力作用发生形变向下接触到焊片,使得开关的两组引脚相导通,从而使得电路呈现导通状态。撤离外力时,弹片形变恢复原始状态,脱离焊片,开关的两组引脚不再导通,电路呈现断开状态。

的寿命

任何一件物品都有固定的使用时间,长短不一。当然, 也是如此,由于它要经常被人们触摸,因此使用者需要了解 寿命次数,从而便于后期提早做好更换工作。

对于 的寿命测试,主要测试其开合的次数,直至损坏。如果不用手动,可用1个小电机带动偏心开合开关,用计数器记录次数。国产弹片寿命:5-7万次;进口弹片单面复银寿命:大于10万次;不锈钢弹片大于50万次高寿。

的本体是由塑胶底座构成的,它的塑胶底座由PA66、POM、LCP三种材料组成,而且材料的精密度比较高,最重要的是手感非常好。

不同材料的 有着不同的保质期,这三种材料的保质期都不一样,一般来说保质期都有10年左右,有的甚至会更长一些。
