负荷开关原理

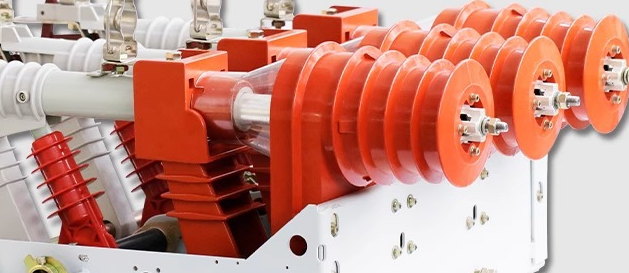

负荷开关

负荷开关是一种电器,用于配电系统中能关合、承载、开断正常条件下的电流,并能通过规定的异常(如短路)。负荷开关依其灭弧原理可区分为产气、压气、SF6和真空等形式。

负荷开关和断路器的区别

负荷开关和断路器都是用来闭合与切断电路的电器,但它们在电路中所起的作用以及运行原理是有所不同的。 负荷开关主要用于开断和关合负荷电流,它可以关合、承载、开断正常条件下的电流,并能通过规定的异常,如短路。 负荷开关是将熔断器安装在隔离开关动触头的刀臂上,具有短路分断能力,但不允许自动分闸。

另一方面,断路器则主要用于开断和切断短路电流,它不仅可以关合和开断正常的负荷电流,还可以通过规定范围内的故障电流。其特点是有更强的自动切断和分合功能,也就是说,当电路出现异常时,断路器可以自动切断电路。 此外,断路器的保护是依据其安装处的电压等级以及电流容量来确定的。

两者都具备过流过载保护的功能,但是因为断路器具备更强的自动切断和分合功能,所以在处理故障电流上更为有效和安全。

负荷开关的作用

负荷开关是一种介于断路器和隔离开关之间的电器,主要用于开断和关合负荷电流。它具备一定的过负荷电流的通断能力,这包括正常的负荷电流以及一定范围内的过载电流。然而,重要的是,负荷开关无法断开短路电流。

为了解决这一问题,通常会将高压熔断器与负荷开关串联使用。借助熔断器,可以切除可能出现的短路电流。负荷开关具有简单的灭弧装置,这意味着它可以有效地切断额定负荷电流和一定的过载电流。

此外,负荷开关还具有短路分断能力,这是通过将熔断器安装在隔离开关动触头的刀臂上实现的。根据使用电压的不同,负荷开关可以分为高压负荷开关和低压负荷开关,其中高压负荷开关主要有六种类型,包括固体产气式高压负荷开关、压气式高压负荷开关、压缩空气式高压负荷开关等。

负荷开关与熔断器配合使用时,由熔断器起什么作用

负荷开关与熔断器配合使用时,熔断器主要起到短路保护的作用。负荷开关虽然可以通断一定的负荷电流和过负荷电流,但是不能断开短路电流。因此,当电路发生短路故障时,需要借助熔断器来切除这部分电流,从而保护电路和设备免受短路带来的危害。

在实际应用中,负荷开关一般安装于变压器的高压侧,用于断开变压器的负荷电流。由于负荷开关带有灭弧装置,所以它可以处理正常的负荷电流以及一定范围内的过载电流。然而,当变压器发生故障例如短路时,负荷开关是不能断开其短路电流的。因此,负荷开关的下侧一般会安装有高压熔断器(RN1型),用于变压器发生短路时起到保护作用,及时切除短路故障,确保电力系统的安全运行。

负荷开关符号

负荷开关
