光电开关

分类:其他文章浏览:30发表时间:2023-11-23 17:11:44

光电开关工作原理

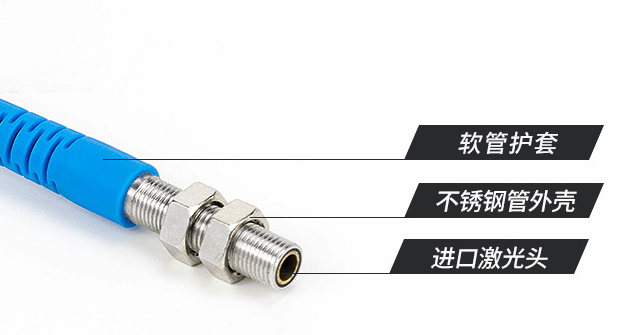

光电开关

光电开关是一种利用被检测物对光束的遮挡或反射,由同步回路接通电路,从而检测物体的有无的开关。 光电开关是由发射器、接收器和检测电路三部分组成。

当被检测物体经过时,光束被遮挡或反射,从而改变输出状态。

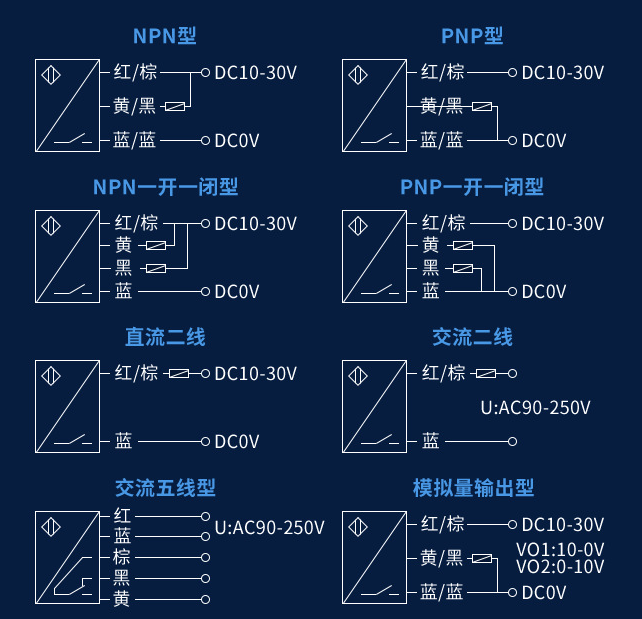

光电开关接线方法

光电开关

光电开关的接线方法可能会因不同的类型和品牌而略有不同。以下是一些常见的接线方法:

1. 三线制输出NPN型光电开关:受光器的褐色线接电源24V+,蓝色线接电源0V,黑色输出线接负载4号脚输入负,负载3号脚接电源24V+。

2. 接近开关有两线制和三线制之区别,三线制接近开关又分为NPN型和PNP型,它们的接线是不同的。

3. 参照光电开关说明书进行接线是一种可靠的方式。归纳起来大概有以下三种类型:白色为公共端,开关动作时(感应到有物体)需要输出低电平时白色与蓝色短接,需要输出高电平时白色与棕色短接。

4. 槽型光电开关接线方法分为一般接法和特殊接法:一般三极管作开关使用时,通常都用集电极作输出端。二极管是输入端,E接地,C接负载,负载另一端需要连接正电源。

在实际操作中,最好是参照光电开关的说明书进行接线,以确保正确性和安全性。

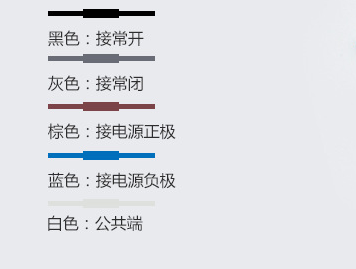

光电开关4根线棕蓝黑白

光电开关

光电开关的4根线棕蓝黑白接线方法可能因品牌和型号有所不同,但以下是一种常见的接线方式:

1. 棕色线一般接电源正极。

2. 蓝色线通常接电源负极。

3. 黑色线是信号输出线。

4. 白色线用于选择输出模式,悬空表示无遮挡时输出开路信号,而短接电源正极则表示无遮挡时输出短路信号。

厂家不同,可能有所差异,具体看产品说明书。

光电开关调节最佳方法

光电开关的调节主要包括灵敏度和响应时间两方面。以下是具体的调节步骤:

1. 灵敏度调节:根据被控物体的特点和检测距离,调整光电开关的检测灵敏度。一般来说,旋钮逆时针旋转可以增加灵敏度,顺时针旋转则可以降低灵敏度。

2. 响应时间调节:按照实际需要设置响应时间,以保证系统的稳定性和可靠性。响应时间越快,系统的控制能力越强。但对于细小物品的检测,如果响应时间过快可能会出现误判;反之,如果响应时间过慢则会降低系统的反应速度。

3. 高度调节:如果在码盘上面另外一个槽型光电开关感测不到货物时,可以适当修正光电开关方向,使其直射货物中心。如不见效,还可以打开光电开关外壳调整感测距离,顺时针方向调节灵敏度。

在实际操作中,最好是参照光电开关的说明书进行调节,以确保最佳的效果和安全性。

光电开关有几种类型

光电开关有多种类型,这些类型主要包括漫反射式、对射式、镜面反射式、槽式和光纤式等。其中,漫反射式光电开关是一种集发射器和接收器于一体的传感器,当有被检测物体经过时,将光电开关发射器发射的足够量的光线反射到接收器,于是光电开关就产生了开关信号。此外,还有例如光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型和集成电路型等不同种类的光电耦合器。具体应用中,应按照实际需求选择适合的类型。
