流量开关

分类:其他文章浏览:23发表时间:2023-11-23 17:45:52

流量开关的工作原理

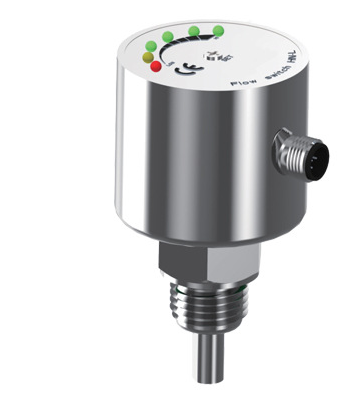

流量开关

流量开关,有时也被称为流量传感器或流量指示器,是用于监测通过管道,系统或回路中的液体,空气或其它气态介质流量的装置。这些开关或传感器可用于监控给定时间段内的流量,或设置为连续监控总流量。

具体来说,流量开关的工作原理可以分为以下几种类型:

1. 水流量开关:当水流开关内有水流动,水流量≥1.0L/min时,水流开关内的磁芯受水流推动产生位移,磁芯位移带动磁源产生磁控作用使水流开关输出“通”信号。

2. 热导式流量开关:基于热传递原理设计。与介质接触的探头内部置有发热和感热模块,由于介质的流动会带走部分热量,随着介质流速的增加,它对发热的传感器产生冷却作用。流速越高,冷却越多。两个模块之间温差的减小表明流速超过了用户可调节的设定点。当流速下降时,冷却减少,这会导致温差增加。温差与流速成反比。感热模块将这部分温差信号转化成电信号,再通过处理器转换成对应的模拟量信号,热导式流量开关就是通过这个信号对介质的流速进行显示及控制的。

3. 挡板式流量开关:由铰链式或弹簧式桨叶构成,可与流经管道的介质直接接触。当介质以目标速率(或设定值)流动时,桨叶保持在原位。

流量开关怎么设置参数

设置流量开关的参数通常需要根据具体的设备和应用场景来确定。以下是一些常见的设置步骤:

1. 确定流量开关的类型:电子式流量开关的原理有很多种,像涡轮式的、电磁式的、热式的、超声波式的等等。不同类型的开关可能需要不同的设置方法。

2. 确定流量开关的设定值:所有流量开关的共同点是,当流量达到开关的设定值时,它可以打开或关闭电路触发一个动作:不管是打开或关闭水泵,还是触发警报。例如,消防泵的启动方式主要有:出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关等。

3. 根据具体设备进行设置:例如,对于热导式流量开关,需要把棕色和黑色接上24V直流的电源; 水龙头防水,观察消防流量开关表上显示数值是否达到20%,达到20%时红灯会亮,然后输出端会由常开变成常闭。

在设置过程中,如果遇到问题,建议参考设备的用户手册或联系厂家进行咨询。

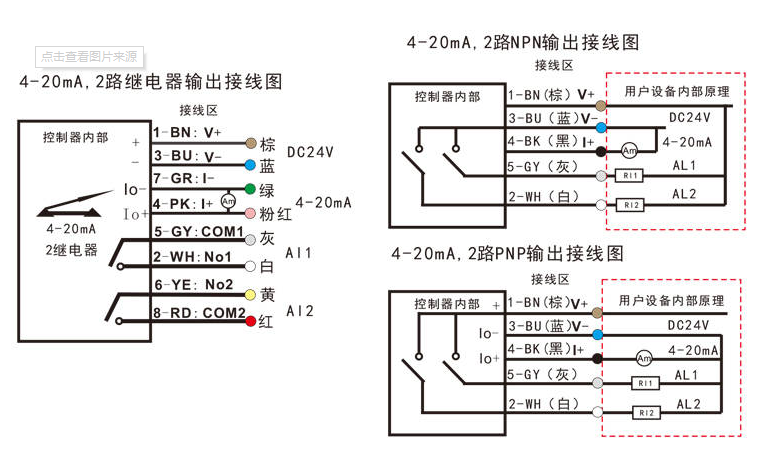

流量开关怎么接线

流量开关

流量开关的接线方法因设备类型和应用场景而异,但以下是一些常见的步骤:

1. 首先,确定您的流量开关的类型。流量开关分为机械式和电子式两种。机械式流量开关是通过测量靶根据管道流量大小产生移位,依靠弹簧的平衡力产生平衡,再通过磁耦合系统传到指定系统,从而产生流量的监测和控制。而电子式流量开关则是通过电路板等电子元器件实现对流体的监测和控制。

2. 对于水流开关,两个端子接线就是一个接正一个接负。接线端需要用万用表测,四个端子中两个是常开两个是常闭,一般接的是常闭。安装位置在机组出水侧,原理是当冷却水系统出现故障时,如果水流停止,则会导致机组温度上升,影响机组正常运转。

3. 对于消防流量开关,其六根线分为三对:一对线连接24V电源(就近取),一对线连接联锁启动消防泵(即直接布线到泵控制柜),还有一对线连接停泵线。但是鉴于消防规则,泵不能自动停泵,应由有管理权限人员根据火灾扑救情况手动停泵,所以这对线不接、不布线。

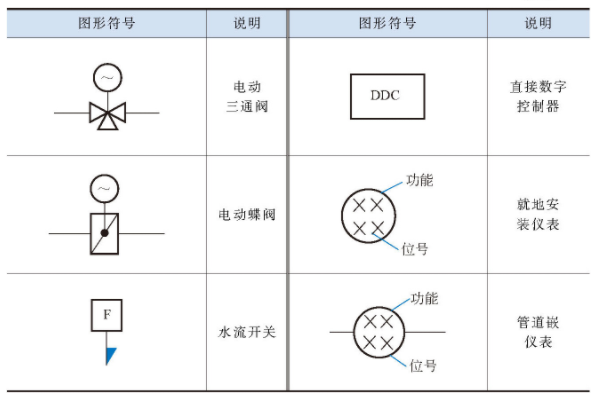

流量开关图例符号
