转换开关原理

转换开关是一种可用于两路或两路以上电源、负载转换作用的开关电器。它有多种类型，如电流转换开关、电压转换开关和电容转换开关等。 转换开关具有多触点、多位置、体积小、性能可靠、操作方便、安装灵活等优点，多用于机床电气控制线路中电源的引入开关，起着隔离电源作用，还可作为直接控制小容量异步电动机的启动、停止和正反转。

转换开关控制接触器手动和自动

转换开关可以实现对接触器手动和自动两种工作模式的控制。在手动模式下，可以通过旋转开关的旋钮来直接控制接触器的开启和关闭。而在自动模式下，接触器会根据外部信号或控制器的指令进行自动切换，实现电路的自动控制。

转换开关的接触系统是由装嵌在绝缘壳体内的静触头座和可动支架中的动触头构成。动触头是双断点对接式的触桥，在附有手柄的转轴上，随转轴旋至不同位置使电路接通或断开。

当需要在不同的工作模式间进行切换时，通常也是通过旋转这个旋钮来完成。在旋钮上通常会标注有“手动/自动”或类似的字样，用户可以将旋钮转到相应的位置来选择接触器的工作模式。例如，手动回路直接控制交流接触器，而自动回路则控制时控开关，将时控开关的输入输出直接串联到交流接触器线圈上。

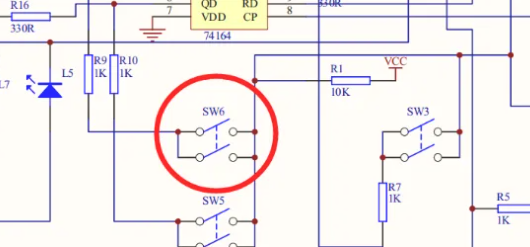

电路图中的转换开关的符号是什么

万能转换开关的图形文字符号为SA。

在图形符号中，触点下方虚线上的“·”表示当操作手柄处于该位置时，该对触点闭合；如果虚线上没有“·”。则表示当操作手柄处于该位置时该对触点处于断开状态。

为了更清楚地表示万能转换开关的触点分合状态与操作手柄的位置关系，在机电控制系统图中经常把万能转换开关的图形符号和触头合断表结合使用。

在触点分合表中，用“×”来表示手柄处于该位置时触点处于闭合状态。

转换开关的作用

转换开关是一种重要的电气设备，主要用于改变电路中流动的电流方向或路线。以下是转换开关的主要作用：

1. 控制电路切换：转换开关可以用于切换电路的连接或断开状态。通过操作开关，可以改变电流的路径，实现电源、负载或其他设备之间的连接或断开。

2. 选择功能：万能转换开关可以用于选择不同的电路或信号通路。例如，在多个输入信号中选择一个作为输出，或者根据需求选择不同的工作模式或参数。

3. 电器设备控制：转换开关可用于控制各种电器设备的启停、调节或切换。例如，用于灯光的开关控制、风扇速度的调节、电机正反转的切换等。

4. 自动化控制：转换开关也可以与自动化系统配合使用，实现对设备或系统的自动控制。例如，在自动化生产线中，通过开关的状态变化来触发控制程序实现自动化操作。

5. 安全保护：转换开关还可以用于实现电气设备或系统的安全保护功能。例如，过载保护开关可以在电流超过设定值时切断电路，防止设备受损或人员受伤。
