薄膜开关原理

薄膜开关是一种常见的开关，它的工作原理是通过按下薄膜开关，上电路的触点向下变形，与下电路的极板接触导通，手指松开后，上电路触点反弹回来，电路断开，回路触发一个信号。

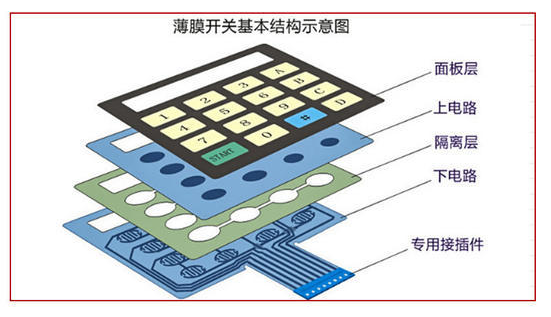

薄膜开关结构图

薄膜开关修复方法

修复薄膜开关的方法主要包括以下几种：

1. 更换损坏的薄膜开关：如果薄膜开关失效，可能需要将其更换为同规格型号的薄膜开关。

2. 电池更换：如果薄膜开关由电池供电，当电池出现问题时，薄膜开关可能会失效。在这种情况下，需要将电池更换为新的。

3. 清除静电：有时，静电可能会导致薄膜开关的问题。因此，可能需要采取措施来清除静电。

4. 按键和电路连接的修复：可以拆开薄膜开关，使用万用表找出各按键开关点与线路板的连接位，以确定改装后的开关连接点与原来的相对应。此外，还可以通过清洁和润滑、调整按键弹性、更换按键或弹簧、修复电路连接等方法来有效地修复薄膜开关的常见故障。

5. 触点修复和更换：对于一般的触点粘连或污垢问题，可以尝试清洁金属触点或更换触点。

6. 整体更换：在一些严重的情况下，可能需要考虑更换整个薄膜开关。

选择合适的修复方法需要根据具体情况和问题的复杂程度。在实施任何修复措施之前，建议先仔细研究问题的具体状况，并在必要时寻求专业人士的帮助。

薄膜开关怎么接线

薄膜开关的接线方法主要取决于具体的应用场景和设备需求。基本的接线步骤如下：

1. 首先，理解薄膜开关的基本结构：薄膜开关由面板、上电路、隔离层、下电路四部分组成。按下薄膜开关，上电路的触点向下变形，与下电路的极板接触导通，手指松开后，上电路触点反弹回来，电路断开，回路触发一个信号。

2. 简单的开关控制：将薄膜开关的正极（VCC）连接到电源的正极，将负极（GND）连接到电源的负极，然后将输出端连接到需要控制的设备或电路。

3. 组合多个开关：如果需要组合多个薄膜开关来控制不同的功能，可以将它们的正极（VCC）连接到电源的正极，共用负极（GND），并将各自的输出端连接到需要控制的设备或电路。

4. 插座式接线方法：薄膜开关的尾部通常具有多个引脚或插座，可以通过插座式接线来连接到其他电路或设备中。这种接线方法比较常见，简单且易于维护。

5. 对于使用Arduino的情况，连接非常简单。例如，将键盘的引脚1连接到Arduino的数字引脚9，然后继续向左连接引脚，例如2与8、3与7等。

薄膜开关注意事项

在使用薄膜开关时，需要注意以下几点：

1. 薄膜开关应存放在常温的室内环境中，同时应进行防尘和防潮处理。此外，周围空气中不应存在酸性、碱性或其他腐蚀性气体，以免对薄膜开关造成损害。

2. 薄膜开关的出线需要得到妥善保护，不能将出线朝下放置，以防止损伤电线。

3. 如果需要取出其中几张薄膜开关，应当按照原先的方式捆扎好，但注意力度不能过大，避免损坏薄膜开关。

4. 薄膜开关在使用过程中，务必保证其贴合的表面平整、无锈、无油、无尘，以确保其正常工作。

5. 透明显示窗和挖空部分需要做出明显区分，可以通过颜色区分或者专门注释说明。如果对按键起凸高度有特殊要求，也需要特别备注。

6. 薄膜开关是智能开关设备与普通型的传统开关有非常大的区别，材质和外观非常的敏感，需要非常细心的呵护保存。

薄膜面板开关制作流程

薄膜开关种类

薄膜开关是一种电子部件，由刚性或柔性印制电路板为基体，安装上有手感或无手感按键，再覆以印刷有彩色装饰性图案的塑料（聚碳酸酯PC、聚酯PET等）薄膜面板构成的，集开关功能和装饰性功能为一体。薄膜开关的种类多样，常见的类型包括金属弹片型、热压凸苞手感型、平面轻触型、电容感应型、LED导光板型、EL冷光型、PCB线路型和FPC线路型等。

金属弹片型采用金属弹片作为导通介质，具有按键手感好、力度均匀、行程精确度高等优点，但需要使用在平整，能承受按键力度的衬板上，或直接采用加厚PCB板作为线路层。热压凸苞手感型则采用薄膜材料印刷接触面后，轧起凸点形成回弹力，寿命高，可达到五十万次以上。

此外，薄膜开关还具有小巧轻便、美观、密封等特点。运用特有的技术，可以使薄膜开关具有防水，防腐蚀等功能。不同类型的薄膜开关各有特点和适用场景，例如平面式无触感型使用寿命长，但无触感；胶片凸面触感型有良好的触感，但使用寿命相对较短；凸边框式无触感型外表美观，有较强的立体感，但无触感；凸边框式触感型外表美观，有较强的立体感，且有触感。
