电感式接近开关

分类:其他文章浏览:22发表时间:2023-11-30 14:22:47

电感式接近开关工作原理

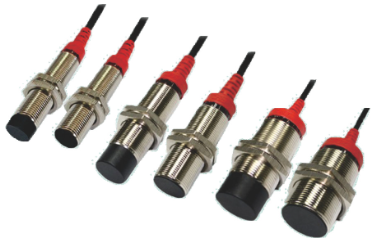

电感式接近开关

电感式接近开关是一种有开关量输出的位置传感器,它由LC高频振荡器和放大处理电路组成,利用金属物体在接近这个能产生电磁场的振荡感应头时,使物体内部产生涡流。这个涡流反作用于接近传感器,使它振荡能力衰减,内部电路的参数发生变化,从而达到检测的目的 。

电感式接近开关和电容式接近开关的区别

电感式接近开关和电容式接近开关的区别主要体现在以下几个方面:

1. 检测原理不同:电感式接近开关是基于电感量变原理,利用周围磁场变化时电感的变化来检测物品是否靠近或离开的。而电容式接近开关则是基于电容量变原理,利用物品靠近时,电容值发生变化来检测物品靠近或离开的。

2. 检测材质不同:电感式接近开关只能用于检测金属材料,例如铁等。当导电物体在接近能产生电磁场的振荡感应头时,使物体内部产生涡流,这个涡流反作用到接近开关,使开关内部电路参数发生变化,由此识别出有无导电物体移近,进而控制开关的通或断。而电容式接近开关可以检测到金属、绝缘体和液体等物品,因为电容式接近开关是基于物品对电容的影响来实现检测,而物品的电容是与它的介电常数有关的,而不是与它的导电性质有关的。

3. 耐环境能力不同:电感式接近开关在恶劣环境下表现良好,如高温、湿度、尘埃和振动环境。电容式接近开关也能适应一定程度的恶劣环境,但对于高温和湿度可能需要更多的防护措施。

4. 检测方式不同:电感式接近开关是通过电磁感应来检测金属物体的靠近,不能检测绝缘体。而电容式接近开关则可以检测到金属、绝缘体和液体等物品。

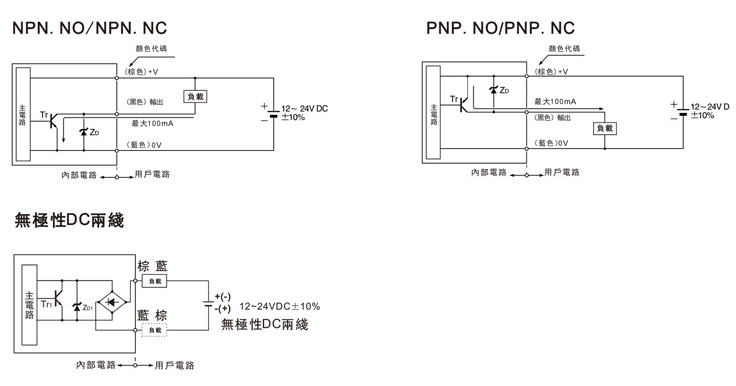

电感式接近开关电路图


电感式接近开关检测对象

电感式接近开关的检测对象主要是金属物体。它利用电磁感应原理来工作,当导电物体如铁等在接近能产生电磁场的振荡感应头时,使物体内部产生涡流。这个涡流反作用到接近开关,使开关内部电路参数发生变化,由此识别出有无导电物体移近,进而控制开关的通或断 。

电感式接近开关怎么判断好坏

电感式接近开关的好坏可以通过以下方法进行判断:

1. 首先,了解开关的接法和输出类型。常见的三线制电感式接近开关,分为NPN和PNP两种接法,棕色线接电源正极,蓝色线接电源负极,黑色线是信号输出线。

2. 使用万用表进行测试。在通电状态下,选择一个直流电压档位,用一个物体靠近接近开关,观察黑色线输出的是正极还是负极,从而确定是PNP还是NPN。如果黑色线没有输出,则说明接近开关可能坏了。

3. 继电器试验。如果没有万用表,可以用继电器进行测试。将黑色线接入继电器线圈,然后从正极接一根线进线圈,如果继电器动作则说明接近开关是好的,如果继电器没有动作则说明接近开关可能坏了。

4. 通电测试。最直接的判断方法就是给电感式接近开关上电,然后在电源端加上相应的电压,用一个金属物体接近开关感应区,再用万用表或假负载测试,看看开关是否正常工作。有些接近开关是有工作指示灯的,可以直观的看出接近开关的工作情况。

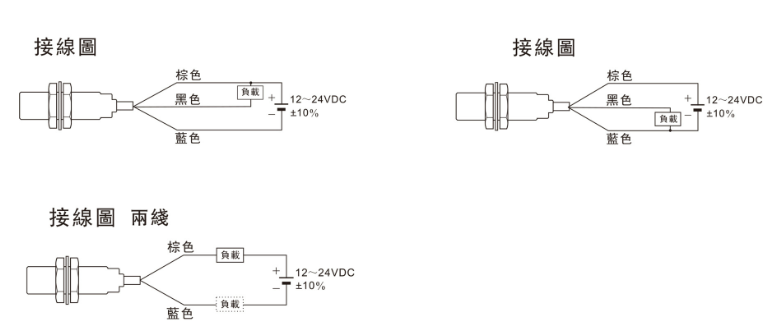

电感式接近开关接线图

电感式接近开关

电感式接近开关的用途

电感式接近开关是一种广泛应用的传感器,其主要用途包括:

1. 运动控制:电感式接近开关可以用于检测物体的位置和运动状态。在机器人技术中,该开关可以用于检测机器人手臂的位置和运动轨迹,实现精确的控制和操作。在工业自动化中,电感式接近开关可以用于检测传送带上物体的位置,实现自动分拣和定位。

2. 安全保护:电感式接近开关也可以用于安全保护装置的设计,例如门禁系统、防盗系统等。当有人靠近门或窗户时,接近开关会感应到人体的接近,并及时触发报警或关闭门窗,起到保护人员和财产安全的作用。

3. 物体计数:电感式接近开关可以用于物体计数器的设计。例如在流水线上,可以通过电感式接近开关检测到每个物体的通过,从而实现对物体数量的计数和统计。

电感式接近开关的作用

电感式接近开关是一种功能强大的传感器设备,它既具有无触点开关的特性,同时也具备传感性能。这种开关的动作可靠,性能稳定,频率响应快,应用寿命长,抗干扰能力强,并且还具有防水、防震、耐腐蚀等特点。

电感式接近开关的核心部分是一个LC高频振荡器和放大处理电路,当金属物体接近这个能产生电磁场的振荡感应头时,物体内部就会产生涡流。这个涡流反作用于接近开关,使其内部的电路参数发生变化,从而识别出有无导电物体靠近,并输出相应的信号。

电感式接近开关的主要作用是感知物体的接近或离开,并输出相应的信号。它在工业自动控制、机器人技术、智能家居等领域发挥着重要的作用。例如,在机器人技术中,可以通过电感式接近开关来检测机器人手臂的位置和运动轨迹,从而实现精确的控制和操作;在工业自动化中,可以通过电感式接近开关来检测传送带上物体的位置,实现自动分拣和定位。此外,电感式接近开关也可以用于安全保护装置的设计,例如门禁系统、防盗系统等。
