钮子开关

分类:其他文章浏览:16发表时间:2023-11-30 14:47:56

钮子开关原理

钮子开关是一种手动控制开关,主要用于交直流电源电路的通断控制, 但一般也能用于几千赫或高达1 兆赫的电路中。它具有体积小,操作方便等特点,是电子设备中常用的开关。

钮子开关的动作原理可以分为二个阶段。第一阶段是用手把扳柄向中间扳动,直至扳柄的垂直位置。这时单刀滑块的尖顶部也逐渐向中间靠拢,直至中间位置,并使压簧进一步压缩。扳柄过垂直位置后,单刀滑块在压簧压力作用下向另一方向快速移动,并带动扳柄快速转向,这时动触片即与一边的定触脚迅速脱离而与另一边的定触脚迅速接通,这是第二阶段。这时触点的分离速度与压簧压力的大小及运动件之间的摩擦力等因素有关,速度很高。据测试,从触点的脱离至重新接通的时间仅毫秒左右,平均速度达旧毫米秒。这一速度比手动扳动速度或机动测试扳动速度快许多倍。

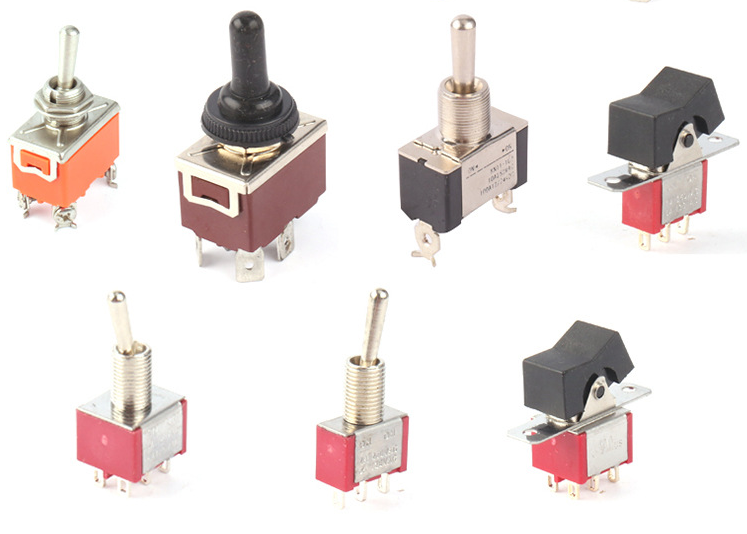

钮子开关

防水钮子开关

防水钮子开关是一种具有防水功能的开关,通常用在需要防水的环境中,例如浴室、厨房等。它们的工作原理与普通钮子开关相同,但具备更强的密封性能来防止水分渗入,从而达到防水的效果。

防水钮子开关有多种类型和规格,包括IP68防水钮子开关、摇头摇臂纽子开关、两脚两档、三脚三档自复位、三脚三档复位等,且不同型号的防水钮子开关价格也会有所不同。它们被广泛用于各种电子设备中,如家用电器、工业设备等。

钮子开关封装

钮子开关封装是指将钮子开关的外形、引脚排列等信息进行标准化表示的方法。这种标准化的表示方法可以方便地在电路板设计软件中进行使用,从而提高设计效率和准确性。

钮子开关封装的规格多种多样,包含了如PCB封装库中的船型开关、6脚自锁开关、各类拨动开关等不同的类型。 例如,MTS-102钮子开关的封装就被指定为MTS102。 这些具体的封装规格可以在相关的元件采购平台如立创商城上查询到,它们通常会提供封装规格、厂家品牌、数据手册等信息以供用户参考。

钮子开关种类

钮子开关的种类多样,主要可以从以下几个方面进行分类:

1. 按照动触点的配置来分,有单刀、双刀、三刀、四刀等类型。

2. 从操作位置来看,可分为二位和三位两种。对于三位开关,还可能存在某一边位置不定位的情况。

3. 在连接电路种类上,也有多种选择。

4. 针对钮柄的种类,有金属圆锥钮柄、塑料圆锥钮柄、荧光钮柄、塑套钮柄、球形钮柄、扁杆钮柄、锁杆钮柄、波形钮柄、桨式钮柄等多种设计。

5. 从功能上来区分,存在瞬时开关和锁定开关两大类。例如,带瞬时动作的单极单刀钮子开关就是一种瞬时开关,它在按下时会立即断开电路,而在松开时则会再次接通电路。

以上各类别的组合,可以满足不同设备和应用的需求,为使用者提供了丰富的选择。

钮子开关认证

钮子开关的认证体系是对产品质量和安全性的一种保证。例如,欧洲电子元器件协会(CECC)认证、美国保险商实验室(UL)认证、加拿大标准协会(CSA)认证、德国电气工程师协会(VDE)认证以及美国药典(NF)认证。这些认证确保了钮子开关在各种环境下的可靠性和安全性。另外,一些公司也通过了ISO9001质量体系认证和CCC认证等,如某公司在2003年和2005年通过的这些认证。总的来说,选择具有相关认证的产品可以更有效地保障用户的使用安全和满意度。
