船型开关接线

分类:其他文章浏览:29发表时间:2023-12-08 17:53:33

在各式各样的电气设备中,并不乏见到小巧玲珑、操作简单的船型开关。这种开关因其外形酷似小船而得名,广泛应用于家用和工业设备中,如灯具、风扇、电动玩具等。正确地安装和接线不仅能令船型开关发挥其作用,还能保证使用安全。本文将为你提供全面而详细的船型开关接线方法,帮助你轻松掌握这一技能。

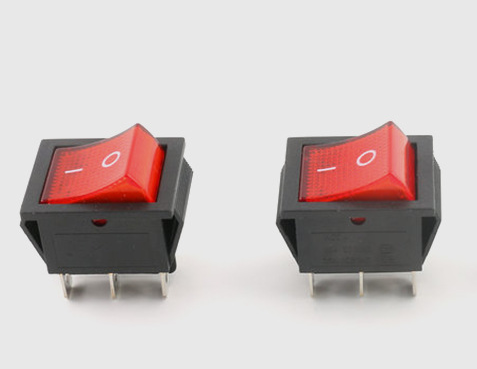

船型开关接线

船型开关概述

船型开关具有结构简单、操作方便等特点,通常包含2个或3个接线端子。根据不同的功能需求,船型开关可分为单刀单掷(SPST)、单刀双掷(SPDT)、双刀单掷(DPST)和双刀双掷(DPDT)等类型。在选购船型开关时,应根据所需控制的电气设备选用适当的型号。

在开始接线之前,确保你准备好了以下工具和材料:

- 船型开关

- 电线

- 剥线钳

- 螺丝刀

- 电工胶布或接线端子

- 测试笔或万用表(验证电路是否通电)

安全是电气工作中的首要原则。在进行接线前,切记确保断开电源,避免触电危险。使用测试笔或万用表确认电路是否完全断电。若不熟悉基本的电气安全知识,建议在专业电工的指导下进行操作。

单刀单掷(SPST)船型开关接线

单刀单掷开关是最简单的船型开关,仅有两个接线端子。它们通常用于控制一个电气设备的通断。以下是接线步骤:

1. 准备电线,并使用剥线钳去除电线末端的绝缘层,露出约1cm的铜丝。

2. 若使用接线端子,将裸露的铜丝插入并紧固;若直接连接到开关,可将电线绕在开关的接线柱上,并用螺丝刀拧紧。

3. 接线端子的另一端应连接到电源和设备之间。通常,船型开关的一个端子连接电源的线路,另一个端子连接到设备的电线。

4. 在接线前后,使用电工胶布或其他绝缘材料确保所有裸露的接线点都被安全地包裹。

单刀双掷(SPDT)船型开关接线

单刀双掷开关有三个端子,可控制电流流向两个不同的路径。这种开关常用于需要切换控制路径的场合。接线步骤如下:

1. 定位开关的三个接线端子,通常分为公共接点(COM)、常闭接点(NC)、常开接点(NO)。

2. COM端子连接电源线,NC端子连接第一个设备的电线,NO端子连接第二个设备的电线。

3. 当开关关闭时,电流从COM端子流向NC端子;开关打开时,电流则切换至NO端子。

双刀单掷(DPST)船型开关接线

双刀单掷开关实际上是两个单刀单掷开关的组合,有四个接线端子,可以同时控制两个电路的通断。接线步骤与SPST类似,但需要分别对两组端子进行操作。

双刀双掷(DPDT)船型开关接线

双刀双掷开关具有六个端子,可以实现更复杂的电路控制。其接线步骤与SPDT相似,但也需要注意每组端子的独立操作。

注意事项

- 确保所有接线都牢固,无松动。

- 双重检查接线是否正确,以免短路或故障发生。

- 完成接线后,用测试笔或万用表再次确认电路的正确性与安全性。

- 在测试开关时,注意观察设备是否按预期操作,以及是否有异常发热或火花产生。

船型开关的接线虽然不复杂,但正确的操作和安全意识却是至关重要的。本文提供了细致的步骤和注意事项,希望能够帮助你在家庭装修或电气修理时,安全有效地完成船型开关的接线。当你掌握了这些基础知识后,你将会发现,不仅能够节省调用专业电工的成本,同时还能在遇到紧急情况时,自己动手解决电气问题。在进行电气工作时,千万不要忽视安全措施,任何时候安全都应该放在第一位。若你有任何疑问,建议咨询专业电工,以免发生不必要的意外。
