全桥整流电路

分类:其他文章浏览:39发表时间:2023-12-09 17:44:31

全桥整流电路工作原理

全桥整流电路

全桥整流电路是一种常见的整流电路,工作原理如下:

1. 在正半周期间,端子 1 变为正,端子 2 变为负。这将导致二极管 A 和 C 变为正向偏置,电流将流过它们。同时,二极管 B 和 D 将变为反向偏置并阻止电流通过它们。电流将从 1 到 4 到 3 到 2 流动。

2. 在负半周期间,端子 1 将变为负,端子 2 将变为正。这将导致二极管 B 和 D 变为正向偏置并允许电流通过它们。同时,二极管 A 和 C 将反向偏置,并阻止通过它们的电流。电流将从 2 流向 4 流向 3 流向 1。

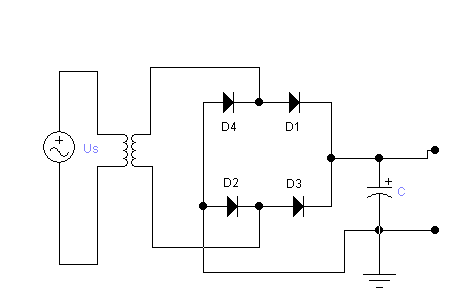

3. 滤波电路:作为全波桥式整流器的输出,我们得到一个带有许多纹波的脉动直流电压。我们不能将此电压用于实际应用。因此,为了将脉动直流电压转换为纯直流电压,我们使用如上所示的滤波电路 。

单相全桥整流电路

单相全桥整流电路是一种常见的电力电子装置,主要用于将交流电转换为直流电。该电路由4个二极管组成,形成全桥形式。

在单相全桥整流电路中,当变压器副边电压在正半周(0~Π)时,输入电压上正下负;此时,D1和D3导通,D2和D4反向截止(二极管的单向导电性),承受反向电压截止;负载 R_ {L} 上流过的电流 i_ {o} 方向由上至下,负载电压 u_ {o} 为上正下负。这种情况下,输出电压等于变压器的副边电压,即 u_ {0}=u ;输出波形与输入波形大小方向一致,最大值为 \sqrt {2}U。

此外,需要注意的是,单相全桥整流电路中的控制角α越大,I2_rms/Id越大,这说明当Id一定时,αmax时,I2_rms最大。因此,在设计和使用单相全桥整流电路时,需要根据实际情况选择合适的控制角α,以保证电路的稳定性和效率。

三相全桥整流电路

三相全桥整流电路是一种电力电子装置,主要用于电压控制要求高或需要进行逆变的场合。该电路由六只晶闸管组成,VS1、VS2、VS3为共阴极组,VS4、VS5、VS6为共阳极组。

在三相全桥整流电路中,工作过程如下:当变压器副边电压在正半周(0~Π)时,输入电压上正下负;此时,D1和D3导通,D2和D4反向截止(二极管的单向导电性),承受反向电压截止;负载 R_ {L} 上流过的电流 i_ {o} 方向由上至下,负载电压 u_ {o} 为上正下负。这种情况下,输出电压等于变压器的副边电压,即 u_ {0}=u ;输出波形与输入波形大小方向一致,最大值为 \sqrt {2}U。

此外,需要注意的是,三相全桥整流电路中的控制角α越大,I2_rms/Id越大,这说明当Id一定时,αmax时,I2_rms最大。因此,在设计和使用三相全桥整流电路时,需要根据实际情况选择合适的控制角α,以保证电路的稳定性和效率。

全桥整流电路作用

全桥整流电路是一种能够将输入的交流电信号转换为稳定的直流电信号的电路,满足各种电子设备对直流电源的需求。全桥整流电路通过交替导通的方式实现对输入交流信号的完全整流,从而最大程度地利用输入电源的能量。相比于其他单向整流电路,全桥整流电路具有更高的转换效率和能量利用率。此外,全桥整流电路还能够减少谐波成分,并提供更纯净的输出电压波形。

全桥整流电路是由几个整流二极管组成

全桥整流电路由四个整流二极管组成,这四个二极管共同形成一种桥式连接,因此被称为全桥。在工作过程中,当输入电压处于正半周期时,二极管D1和D2导通,此时负载上的电流方向是从负极到正极;相反,当输入电压处于负半周期时,二极管D3和D4导通,负载电流的方向则从正极到负极。通过这种交替导通的方式,全桥整流电路能够将交流电转换为直流电。此外,值得一提的是,全桥整流电路可以有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格的正向电流,以及25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格的耐压值。
