升压电路工作原理

升压电路是一种电力电子电路，可以将直流电从一个电压转换为另一个电压。升压电路的工作原理是通过控制开关管的导通和截止时间，使电感储存能量并将其释放到输出端，从而将输入电压升高到所需的输出电压。

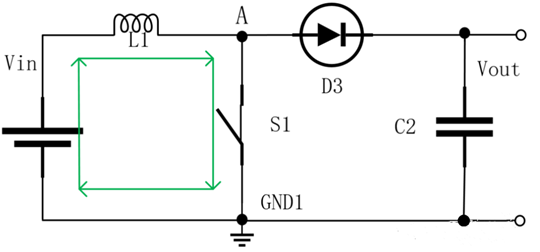

Boost升压电路是其中一种常见的升压电路，它主要由控制IC、功率电感和mosfet基本元件组成。

升压电路计算公式

升压电路的计算公式涉及到电感、电容、输入电压、输出电压等参数。具体的计算公式可能因电路类型和设计要求而有所不同，但基本的工作原理都是通过控制开关管的导通和截止时间，使电感储存能量并将其释放到输出端，从而将输入电压升高到所需的输出电压。

例如，Boost升压电路中的一种基本计算公式为：Vout = Vin * (1 - D)，其中D是占空比，即开关管导通时间与周期之比。此公式描述了输出电压如何随输入电压和占空比变化的关系。

然而，请注意，在实际应用中，设计升压电路时除了考虑这些基本公式外，还需要考虑元件的选型、电源稳定性、效率等因素。因此，为了获取准确的计算结果，可能需要更复杂的分析和计算方法。

升压电路效率

升压电路的效率是衡量其性能的重要指标之一，它定义为输出功率与输入功率之比。然而，不同类型的升压电路和元件的选择可能会对效率产生重大影响。

例如，对于稳压型直流升压电路，有一种电路可以将一节1.5V的电池升压至9V，用来取代9V叠层电池使用。这种电路在空载时的输入电流低于1.2mA，且转换效率高达60％。

另一方面，一般降压电路如TPS5450的效率较高，而升压电路的效率可能不如降压电路。比如某些升压电路，即使输入3V到5V，输出十几V，效率也可能并不高。

升压电路占空比

升压电路中的占空比是一个关键参数，它定义为开关管导通时间与周期之比。在Boost升压电路中，占空比的计算公式为D=（Vo-Vi）/Vo，其中Vo是输出电压，Vi是输入电压。

占空比的大小直接影响到电路的输出电压和效率。例如，当占空比增加时，输出电压也会随之增加。但是，如果占空比过大，可能会导致电路工作在不连续导通模式（DCM）下，从而影响电路的稳定性和效率。

在实际应用中，为了提高电路的效率和稳定性，通常会限制占空比在一个合适的范围内。例如，工程上常见的做法是将占空比限制在0.9以下。同时，通过优化电路设计和元件选型等方法，可以进一步降低电路的损耗，提高其工作效率。
