电位器接线

分类:技术资料浏览:6187发表时间:2020-01-03 14:48:44

电位器(英文:Potentiometer)是可变电阻器的一种。通常是由电阻体与转动或滑动系统组成,即靠一个动触点在电阻体上移动,获得部分电压输出。

电位器如何接线方法


三脚电位器接线方法

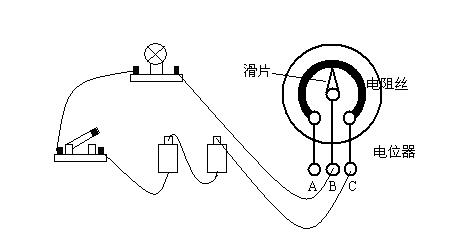

对于一般的电位器,靠近中心的是滑片,中心头里面就是一根电阻丝,跟电阻丝两端两个引脚直接连起来,这两个引脚分别连接输入信号和地(有些不接),比如一个引脚连输入信号,另一个管脚接地,此时这电阻丝两段上就有了总的电阻值,如果用滑片在这根电阻丝上来回滑动就可以获得变化的阻值了,但是如果输入和输出信号接反,那么滑片滑动方向与阻值变化相反。

1、电位器(或微调电阻等等)常规引脚(仅举例说有3个引脚的电位器),两头的电阻值是固定的,中间引脚对任何一端引脚的电阻值是可变的;

2、它等效于从中间引脚起把电位器分成两个串联的电阻,串联总阻值是固定的;

3、因此,如果作为可变分压电阻用,则一端接输入电压,中间端接输出,余下端接地;

4、如果作为可变电阻用,一端接输入电压,中间端接输出,余下端可悬空,或与中间端连接。

双联电位器的接线方法

1、首先一般电位器接线操作首先是1脚接地,然后2脚(也就是中间的引脚)接输出端,3脚接输出端。

2、然而其次双联电位器的接线方法为1脚和4脚是同时焊接一些接地,而相对于2脚是接左声道输出,3脚则紧着接左声道输入,5脚其次接右声道输出,6脚是接接右声道输入就行。所以一般对于这单联和双联的电位器接线方法上大家要区分清楚。
