电子镇流器的作用

电子镇流器是一种将工频交流电源转换成高频交流电源的变换器，其基本工作原理是：工频电源经过射频干扰（RFI）滤波器，全波整流和无源（或有源）功率因素校正器（PPFC或APFC）后，变为直流电源。通过DC/AC变换器，输出20K-100KHZ的高频交流电源，加到与灯连接的LC串联谐振电路加热灯丝，但使灯管“放电”变成“导通”状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护、浪涌电压和电流保护、温度保护等等  。

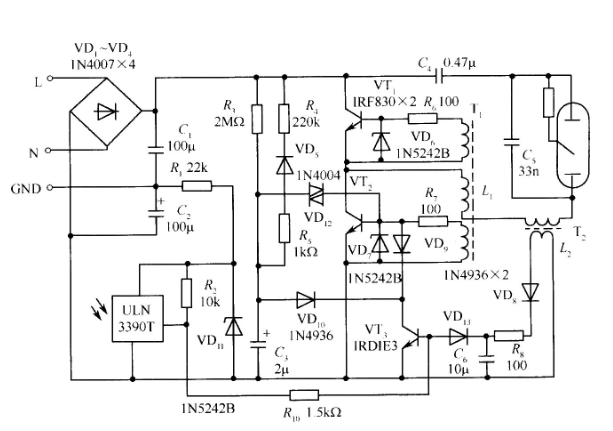

电子镇流器电路图

电子镇流器怎么判断好坏

判断电子镇流器的好坏有多种方法：

1. 亮度判断：按照国际标准，如果点亮1秒能达到20％的亮度，且4秒内能达到80％以上的亮度，那么这个镇流器就是好的。反之，若瞬间达到80％的亮度或者4秒内无法达到标准亮度，则该镇流器的品质相对较差。

2. 电压输出检测：电子镇流器的输出有四根接线，其中两根是串接在一个电容器的两端，另外两根则是电压输出端。如果电压输出端没有高频交流电压输出，那么就存在故障的可能。

3. 观察法：检查电子镇流器表面是否有油污渗出，特别是密封区域是否有渗漏。如果电子镇流器表面存在以上几种情况，说明其已经损坏并影响使用。

4. 电压波形检测：电压波形也是判断电子镇流器性能好坏的一个重要指标。

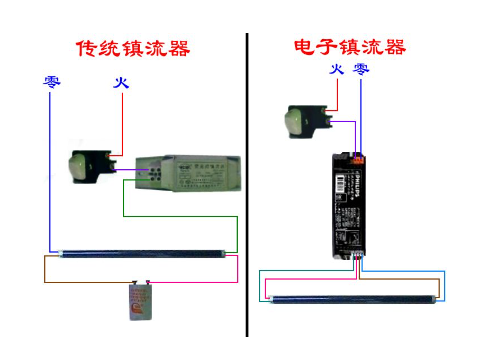

电子镇流器怎么接灯管

电子镇流器接灯管的方法如下：

1. 确定灯管数量：如果你需要接入的灯管为一个，你只需要将电子镇流器中在一起的两根接线接到灯管上。如果你需要接入的灯管为两个，那么电子镇流器的四根接线，是接两个灯管的，灯管坐上应该有线，也没有正负区分。

2. 接线方法：首先将灯管两端接线接好，将电源插头的火线（红色线）接入镇流器的一个接线端子。然后将灯管的A端（我们分别记灯管两端为为A端和 B端 ）的一根线接入镇流器另一个接线端子。接着将A端的另一根线和B端的一根线分别接入启辉器的两端。最后，将B端的另一根线和插头的零线（蓝色线）接到一起，并用绝缘胶带粘住。

3. 安全提示：在接线过程中，先用电工胶布扎牢固，避免漏电。此外，一定要先用电笔测试确认接线的正负极。
