单个限位开关怎么接线

分类:其他文章浏览:23发表时间:2024-02-24 15:03:41

在工业控制和电路设计中,限位开关是一种常用的传感器,用于检测物体的位置或运动的极限位置。正确接线是确保限位开关正常工作的关键步骤。以下是单个限位开关接线的详细指南:

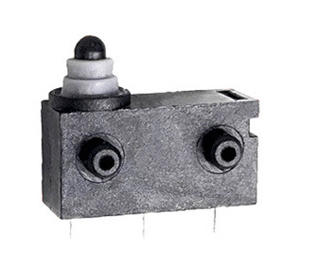

单个限位开关怎么接线

1. 了解限位开关类型:

   限位开关有多种类型,包括机械式、电子式等。机械式限位开关通过物理接触来改变电路状态,而电子式限位开关则可能使用霍尔效应或电容感应等原理。确定你的限位开关类型将帮助你了解其接线方式。

2. 识别限位开关的接线端子:

   通常,限位开关至少有两个端子:一个公共端(COM)和至少一个常闭端(NC)或常开端(NO)。有些限位开关还可能有额外的端子,如辅助触点或指示灯连接。

3. 确定电路需求:

   在接线之前,你需要知道限位开关将控制什么设备,以及这些设备的电压和电流要求。这将帮助你选择合适的导线规格和接线方法。

4. 断电操作:

   在开始接线之前,请确保断开与限位开关相关的所有电源,以确保安全操作。

5. 接线步骤:

   a. 如果限位开关是机械式的,你通常会看到有一个公共端(COM),一个常闭端(NC),和一个常开端(NO)。如果你的设备在限位开关触发时需要停止,那么你应该使用常闭触点。如果设备在限位开关触发时需要启动,那么你应该使用常开触点。

   b. 如果你的限位开关是电子式的,可能需要额外的电源和信号线。确保根据制造商的说明书进行正确的电源和信号线连接。

   c. 将限位开关的公共端(COM)连接到控制系统的输入端或电源线。

   d. 将常闭端(NC)或常开端(NO)连接到控制系统的相应输出端或负载。

   e. 如果有限位开关有额外的辅助触点,根据需要将其连接到相应的电路。

6. 检查接线:

   在恢复电源之前,仔细检查所有接线是否正确且牢固。确保没有裸露的导线,并且所有的连接都符合电气安全标准。

7. 测试限位开关:

   重新通电后,测试限位开关的功能。检查当限位开关被触发时,所控制的设备是否按预期响应。

8. 安全注意事项:

   - 确保所有接线工作都符合当地的电气安全规范。

   - 使用适当的导线规格,以避免过热或火灾风险。

   - 在潮湿环境中,使用防水型限位开关,并确保所有接线接头都有适当的防护。
