红蓝拨码开关

贴片和插脚

厂家提供红蓝色拨码开关批发价格和规格书,种类有:平拨式、直脚式、琴键式拨码开关。

获取样板 联系客服

红蓝色拨码开关

拨码开关(也叫DIP开关,拨动开关,超频开关,地址开关,拨拉开关,数码开关,指拨开关)是一款用来操作控制的地址开关,采用的是0/1的二进制编码原理。红蓝拨码开关的厂家批发价格在0.12~0.5元/个;

拨码开关型号

红蓝拨码开关很多款型号,按照脚位来区分有直插式(DIP) 和贴片式(SMD)之分,按照拨动的方式来分有平拨跟侧拨之分,按照脚间距有2.54mm和1.27mm脚间距之分,按照颜色有黑色,红色,蓝色的区别。根据状态来说还有两态跟三态之分。根据位数来说正常是都是1-10位、12位等11个位数。其实细分下来,还有很多种。

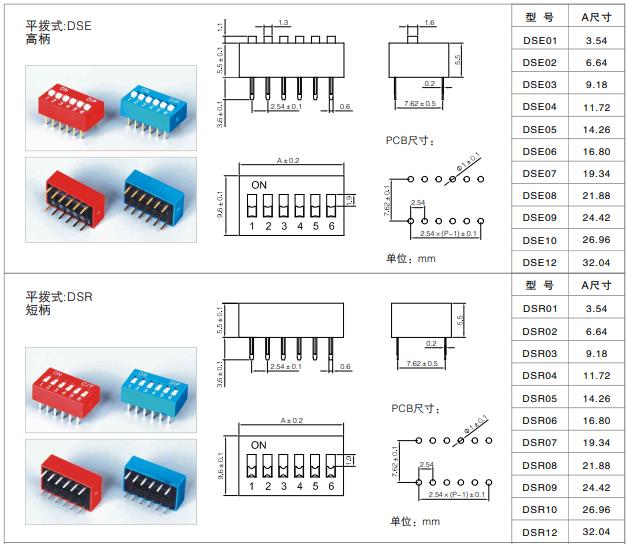

平拨式拨码开关(高柄和短柄)

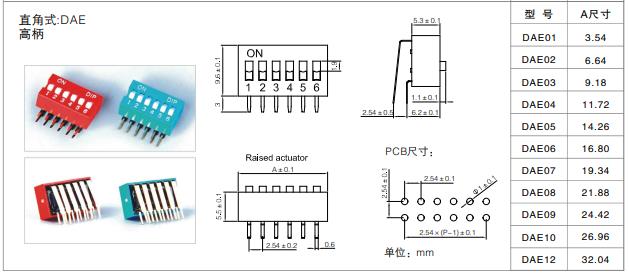

直脚式拨码开关(高柄和短柄)


红蓝拨码开关

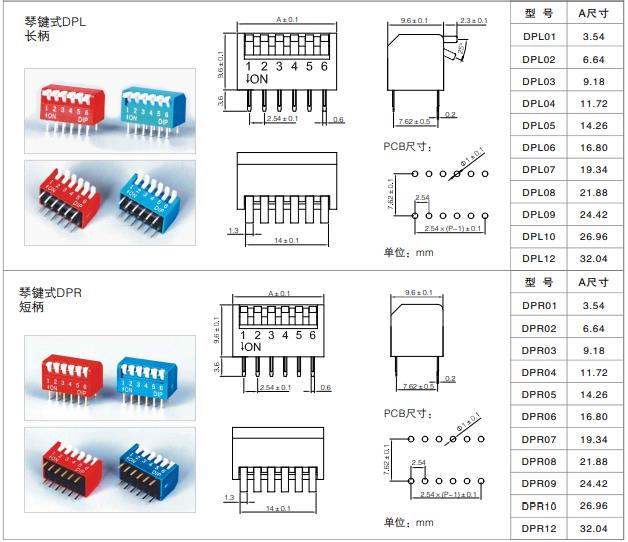

琴键式拨码开关(高柄和短柄)


参数

型式代号:平拔式/直角式/琴键式

拔杆类型:高柄/短柄/长柄

开关位数:1-12位

外壳颜色:红/蓝/黑

镀金方式:半锡金/全金

贴膜方式:无贴膜/表面贴膜

电气寿命:5000次以上

适用温度:-20℃~+85℃(无冰冻)


特点

采用高性能弹片,确保优良的接触性能和机械寿命;

采用先进的电镀工艺,开关内部接点处镀金厚度更厚,

接触电阻更小,电气寿命更长,外部插针镀锡确保焊接可靠性;

开关底部和四侧全部密封,可使用于PCB整体封胶处理;

采用自动化装配,保证插针的整齐度,更利于产品的安装.

材料

盖子:PBT塑料(红色或蓝色)

底座:PBT塑料(黑色)

操作杆:POM聚甲醛塑料(白色)

灌封胶:环氧树脂

端子:磷青铜

表面电镀:

整体镀金:底层镀镍,表层镀金,适合拔插安装

半锡金:底层镀镍,内部接点镀金,端子镀锡,适合焊接

密封胶带:聚酰亚胺KAPTON

焊接和清洗注意点

手工焊接: 320°C不超过5秒. (30瓦烙铁max.)

波峰焊:260℃不超过5秒。

在焊接和清洁过程中开关处于断开状态。

焊接后进行清洗需使用表面贴密封胶 (型号T)规格的开关。

注意:焊接时必需使开关保持在OFF状态下进行。
