连接器排针规格

分类:行业浏览:2947发表时间:2020-03-11 16:42:45

连接器上的排针和排母主要用于板对板之间的电信号传输。广泛应用于电子、电器、仪表中的PCB电路板中,其作用是在电路内被阻断处或孤立不通的电路之间,起到桥梁的功能,担负起电流或信号传输的任务。通常与排母配套使用,构成板对板连接;或与电子线束端子配套使用,构成板对线连接;亦可独立用于板与板连接。

0.80mm排母系列:


0.80mm双排母,SMT,H=3.1mm


1.00mm排母系列:


1.00mm双排母,SMT,H=2.1mm(可带定位柱)

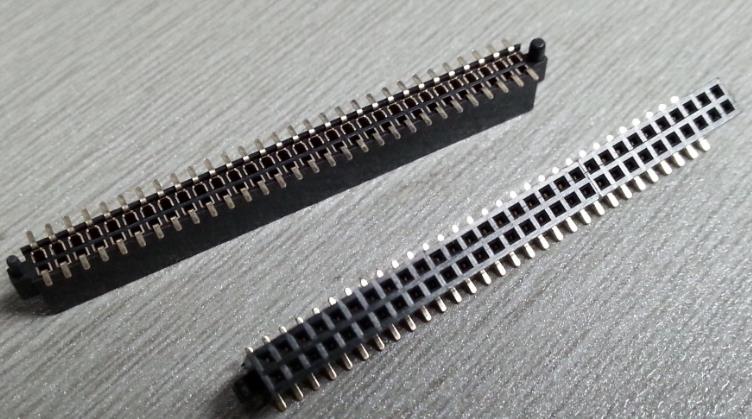

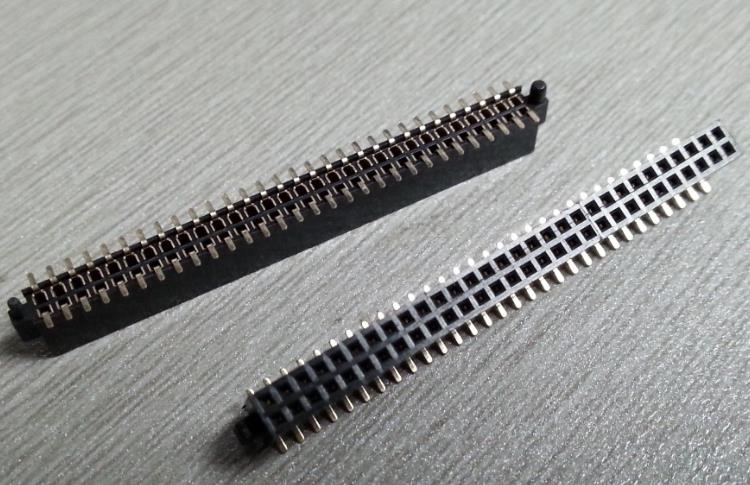

1.27mm排母系列:


1.27mm单/双排母,180度,H=2.1/3.4/4.3mm


1.27mm单排母,SMT,H=2.1/3.4/4.3mm


1.27mm双排母,SMT,可带定位柱,H=2.1/3.4/4.3mm


1.27mm双排母,SMT,带外柱,H=2.1/3.4/4.3mm


1.27mm单排母,90度,H=2.1/3.4/4.3mm


1.27mm单/双排母,180度,H=4.6mm


1.27mm单/双排母,SMT,H=5.7mm


1.27×2.54双排母,180度,H=8.5mm


2.0mm排母系列:


2.00mm单排母,双排母,180度,H=2.1/4.0/4.3/4.6mm


2.00mm单/双排母,SMT,H=2.1/4.0/4.3/4.6mm


2.00mm单排母,90度,H=4.0/4.3/4.6mm


2.00mm双排母,夹板式,H=4.0/4.3/4.6mm


2.00mm单排母,90度,波浪型,H=4.0/4.3/4.6mm


2.00mm单/双排母,蜈蚣脚,H=4.0/4.3/4.6mm


2.00mm双排母,90度,单侧插,H=7.2mm


2.00mm双排母,90度,双侧插H=4.9mm


2.00mm双排母,SMT,双侧插,H=4.9mm


2.00mm单/双排母,180度,H=6.35mm


2.00mm单/双排母,90度,H=6.35mm


2.00mm双排母,SMT,H=6.35mm

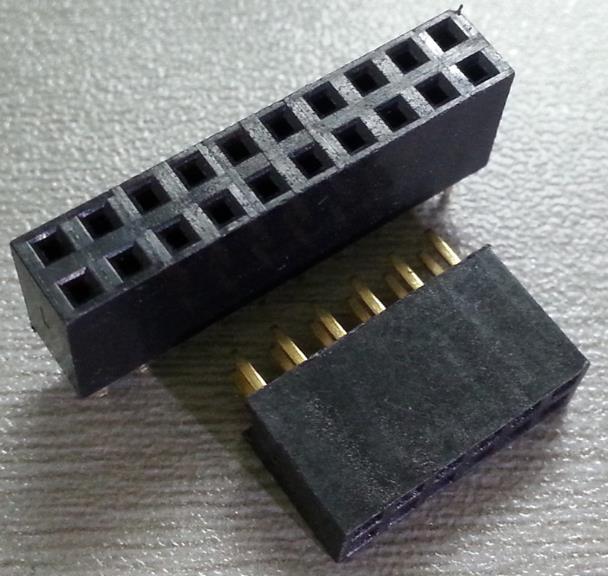

2.54mm排母系列:


2.54mm双排母,180度,U型端子,H=3.5mm


2.54mm双排母,蜈蚣脚,U型端子,H=3.5mm


2.54mm单/双排母,180度,U型端子,H=5.0mm


2.54mm单排母,90度,H=5.0mm


2.54mm单/双排母,SMT,H=5.0mm


2.54mm单/双排母,蜈蚣脚,U型端子,H=5.0mm


2.54mm单/双排母,180度,H=5.7mm


2.54mm单/双排母,90度,H=5.7mm


2.54mm单/双排母,180度,上插型,U型端子,H=6.8mm


2.54mm双排母,180度,下插型,U型端子,H=6.8mm


2.54mm单/双排母,180度,U型端子,H=7.1mm


2.54mm单/双排母,SMT,可带内柱,U型端子,H=7.1mm


2.54mm单/双排母,180度,H=8.5mm


2.54mm单/双排母,90度,H=8.5mm


2.54mm单/双排母,180度,H=8.5+2.5/8.5+5.0/8.5+7.5mm


2.54mm单/双排母,90/180度,带凸,H=8.5+2.5/8.5+5.0/8.5+7.5mm


2.54mm单/双排母,180度,U型端子,波浪型,H=8.5mm


2.54mm单/双排母,90度,U型端子,波浪型,H=8.5mm


2.54mm单/双排母,U型端子,蜈蚣脚,H=8.5mm


0.80mm排针系列:


0.80mm双排针,SMT,180度,H=1.38mm


1.00mm排针系列:


1.00mm单排针,单排双塑,180度,H=1.0/1.5mm


1.00mm双排针,双排双塑,180度,H=1.0/1.5mm


1.00mm单排双塑,SMT,H=1.0/1.5mm


1.00mm双排双塑,SMT,H=1.0/1.5mm


1.00mm单排针,双塑,SMT,H=1.0/1.5mm


1.27mm排针系列:


1.27mm单排针,单排双塑,180度,H=1.0/1.5/1.7/2.0/2.5mm


1.27mm双排针,双排双塑,180度,H=1.0/1.5/2.0/2.5mm


1.27mm单/双排针,90度,H=1.0/1.5/2.0/2.5mm


1.27mm单/双排针,SMT,H=1.0/1.5/1.6/2.0/2.5mm


1.27mm单排双塑,双排双塑,SMT,H=1.0/1.5/2.0/2.5mm


1.27mm单排双塑,双排双塑,90度,H=1.0/1.5/1.6/2.0/2.5mm


2.00mm排针系列:


2.00mm单排针,单排双塑,180度,H=1.0/1.5/2.0mm


2.00mm双排针,双排双塑,180度,H=1.0/1.5/2.0mm


2.00mm单/双排针,90度,H=1.0/1.5/2.0mm


2.00mm单排双塑,双排双塑,90度,H=1.0/1.5/2.0mm


2.00mm单/双排针,SMT,H=1.0/1.5/2.0mm


2.00mm单/双排针,打K,H=1.0/1.5/2.0mm


2.00mm双排针,180度,90度,H=4.0mm


2.00mm三排针,180度,H=2.0mm


2.00mm四排针,180度,H=2.0mm

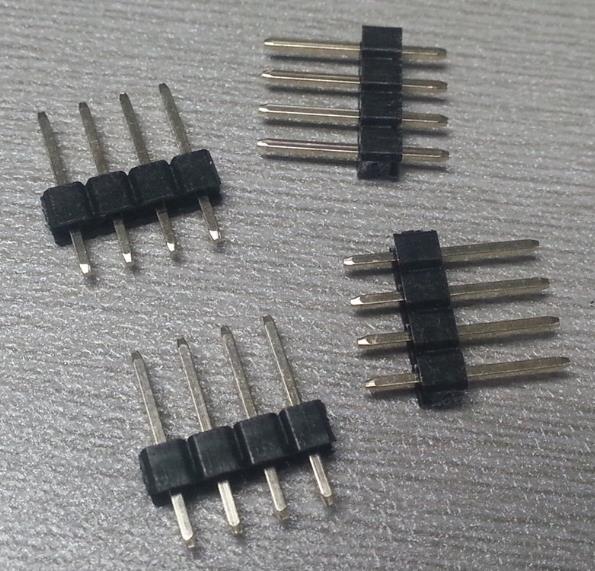

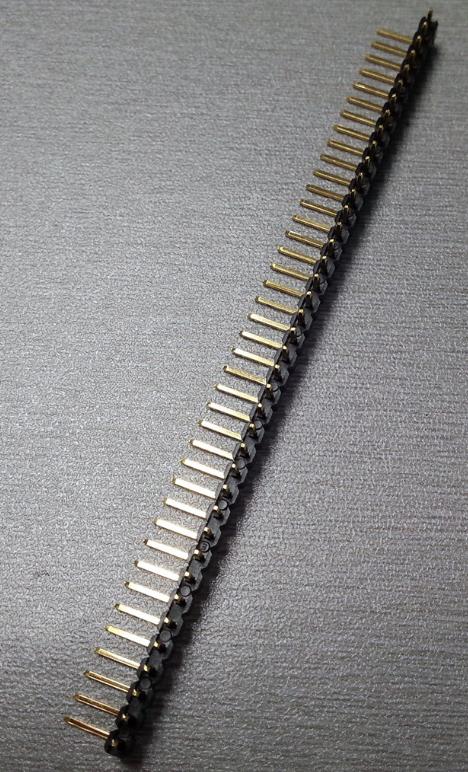

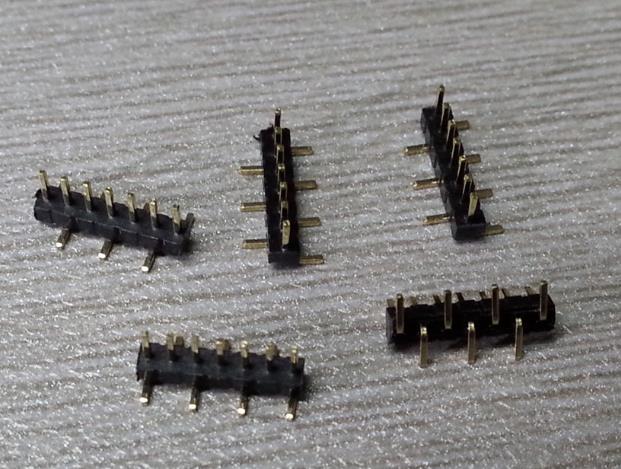

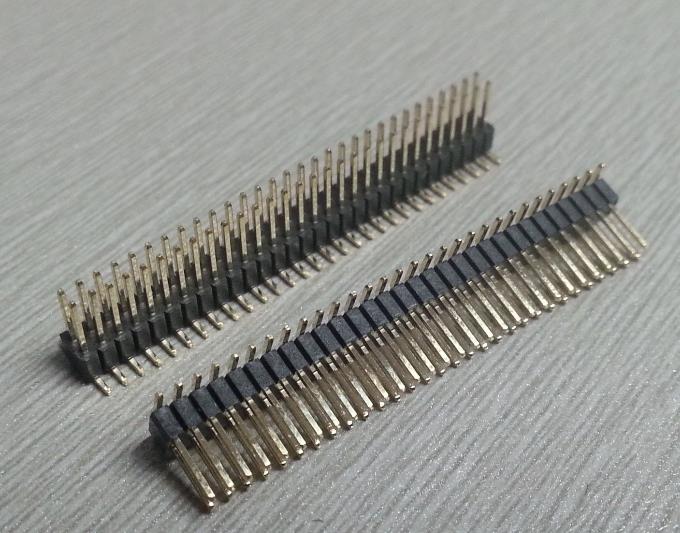

2.54mm排针系列:


2.54mm单排针,单排双塑,180度,H=1.5/2.0/2.5mm


2.54mm双排针,双排双塑,180度,H=1.5/2.0/2.5mm


2.54mm单/双排弱,90度,H=1.5/2.0/2.5mm


2.54mm单/双排针,SMT,H=1.5/2.0/2.5mm


2.54mm单排双塑,双排双塑,SMT,H=1.5/2.0/2.5mm


2.54mm三排针,90/180度,H=2.5mm


2.54mm单/双排针,打K,H=1.5/2.0/2.5mm


2.54mm双排针,90/180度,H=4.3mm


2.54mm双排针,90/180度,H=7.4mm


2.54mm双排针,双塑,90度,塑宽=9.7mm,H=2.54mm
