电位器符号

分类:行业浏览:21432发表时间:2019-08-23 15:15:44

电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时,在输出端即获得与位移量成一定关系的电阻值或电压。

电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器,由于它在电路中的作用是获得与输入电压(外加电压)成一定关系得输出电压,因此称之为电位器。

电位器是一种常用的电子元器件,它可以起到调节音量,调节温度,功能调节等等.不过有不少使用者并不知道如何识别电位器的符号含义,下面说明电位器符号的意思:

电位器的作用大致可以分为三类

  1.分压作用 2.变阻作用 3.控制电流作用

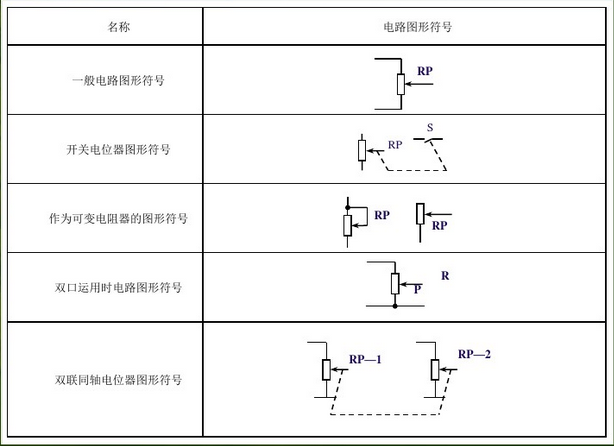

  电位器在电路中的图形符号与电阻器的电路图形符号相似,一起来看看吧!

  电位器符号


东莞 专业供应电位器,电位器型号全,广泛应用于汽车电子、家庭音响声音调整按钮、多媒体阅读电子书、调音台可调开关、对讲机、电子玩具、家用旋转电源、航天航空、军工等领域。在全体员工的努力下多次被客户评为“优秀供应商”,公司不仅供应给不同地域的企业,同时生产设计各种其他国家的订单。

电位器中还有旋转电位器即是可变电阻器(机电元件),他靠电刷在电阻体上滑动,在电路中获取与输入电压形成一定关系地输出电压,故被称之为电位器。电位器,是用于分压的可变电阻器。在裸露的电阻体上,紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。触点常见的有三个 或者6个,这个是根据设备需求进行生产定制的,方便设备和电位器的连接。


  由于旋转电位器阻值的单位与电阻器相同,其单位也是欧姆,符号用Ω代表。

  旋转电位器的主要参数有线性、阻值、额定功率、转动杂音、温度、电阻变化特性、绝缘阻抗等。

  旋转电位器主要用于通讯产品、对讲机、汽车功放、多媒体音响、智能家居、计算机周边等,其功能主要为:音量调节、光线强弱调节、菜单选择、速度调节、温度调节等。

电位器种类:

(1)数字电位器:数字电位器亦称数控可编程电阻器,是一种代替传统机械电位器(模拟电位器)的新型CMOS数字、模拟混合信号处理的集成电路。数字电位器由数字输入控制,产生一个模拟量的输出。依据数字电位器的不同,抽头电流最大值可以从几百微安到几个毫安。

(2)同轴电位器:调节2个声道音量平衡用的,这个电位器很特别,当旋在中间位置时,其中一联电位器的中间脚对左边脚的阻值是零(应急时就把电路板上这二个脚的焊盘用铜线短路),而另一联电位器的中间脚对右边脚的阻值是零,这个只能用同样的电位器来换,没有其他电位器可以替代,不过阻值不一定非要100千欧姆,在20到100千欧姆之间都可以用。
