手机数据线小头母座接线排列

分类:行业浏览:14710发表时间:2020-05-29 15:54:48

数据线(data cable),其作用是来连接移动设备和电脑的,来容达到数据传递或通信目的。通俗点说,就是连接电脑与移动设备用来传送视频、铃声、图片等文件的通路工具。

USB是一种常用的PC接口,只有4根线,两根电源两根信号,需要注意的是千万不要把正负极弄反了,否则会烧掉USB设备或者电脑的南桥芯片!

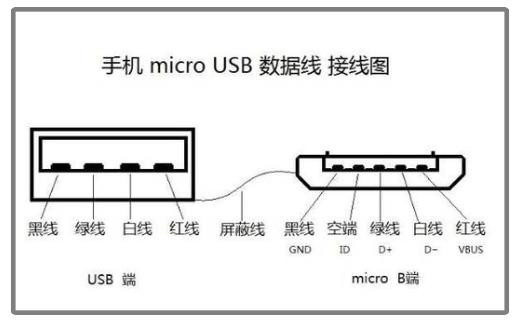

下面是microusb数据线的接线图以及接线排列


红 白 绿 黑 是标准的配线颜色,分别对应1、2、3、4引脚。按照惯例:

1、红色为+5V(红色-USB电源 标有-VCC、Power、5V、5VSB字样)内;

2、白色为数据负(白色-USB数据线(负)-DATA-、USBD-、PD-、USBDT+);

3、绿色为数据正(绿色-USB数据线(正)-DATA+、USBD+、PD+、USBDT+);

4、黑色为地(黑色-地线 -GND、Ground)。

四根线分别是 1-电源 2-数据 3-数据 4-电源。

下面是type-c数据线的接线方式:
