漏电保护器的分类和特点

分类:其他文章浏览:3459发表时间:2020-06-10 22:43:24

漏电保护器,又称漏电断路器,实际上是一种具有漏电保护功能的开关。该开关具有漏电、触电、过载和短路保护功能,对防止漏电引起的触电伤亡和火灾事故有明显效果。漏电断路器将安装在我们常见的家用配电箱中,以确保人们的人身安全。

理解漏电保护器 漏电保护器是一种低压安全保护电器,是低压电网中直接和间接触电的有效保护。断路器和熔断器主要用于切断线路的相间故障。保护动作电流根据线路上正常工作的最大负荷电流确定。电流相对较大,而漏电保护开关反映了系统的剩余电流。在正常运行期间,系统的剩余电流几乎为零。当发生漏电和电击时,电路会产生剩余电流。该电流不足以使断路器和保险丝工作,而漏电保护器将可靠地工作。

漏电保护器的分类 根据漏电保护器的工作原理,它可分为两种类型:电压型和电流型。电压型漏电保护器的工作原理是基于故障电压。由于电压型漏电保护器的结构比较复杂,容易受到外界干扰,导致运行稳定性差,制造成本高,已经基本消除。漏电保护器在性能上优于电压型漏电保护器。目前,大多数漏电保护器都是电流型的。

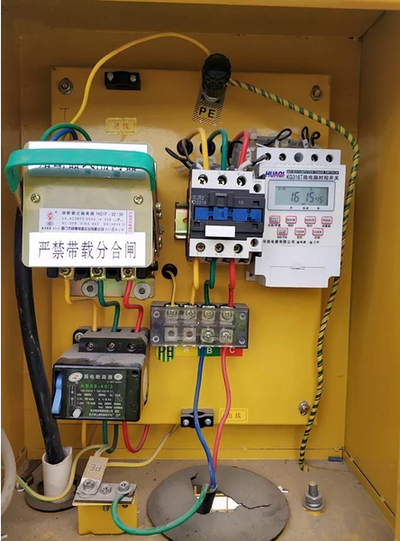

漏电保护器的分类和特点

漏电保护器根据其不同的结构和工作原理,可分为电磁式和电子式。电磁漏电保护器不受电源电压和环境温度等外部因素的影响,具有耐压冲击力强、对外部磁场干扰小、结构简单等优点。

在电子漏电保护器中,检测元件是零序电流互感器。泄漏发生后,其输出端有电流信号输出。在电子电路中经过放大和比较后,当漏电流达到工作值时,可以触发晶闸管导通。当信号产生时,跳闸装置工作,开关跳闸,切断电源。本发明虽然存在电源电压和环境温度对特性有影响的缺陷,但耐雷电冲击性差,耐外部磁场干扰性好,结构复杂,进出线不能反向连接,制造简单,灵敏度高,价格低廉。特别是随着电子技术的飞速发展以及集成电路和集成模块的广泛应用,电子漏电保护开关也得到了广泛的应用。

漏电保护器的分类和特点; 首先,根据其保护功能和结构特点分类:

1.漏电断路器:漏电继电器由零序电流互感器和继电器组成。它只具有检测和判断的能力,来自继电器触点的信号,来自控制断路器或交流接触器的声光信号,以切断电源或控制信号元件。

2.漏电断路器:漏电继电器具有漏电保护和过载保护功能。有些产品是通过在断路器上增加漏电保护部件制成的。

3.漏电开关:漏电开关由零序电流互感器、漏电跳闸装置和度开关组成。安装在绝缘外壳内,具有漏电保护和手动开关电路功能。

4.漏电保护插座:漏电保护插座由漏电或漏电开关和插座组成。

二、按工作原理分类:

1.电压型:电压型漏电保护器检测到的信号是对地电压的大小。由于它不可克服的缺点,它基本上不在电网中使用,只在一些电气设备中有一定的价值。

2.电流动作型:电流动作型漏电保护器是基于检测漏电和电击电流信号。检测元件是零序电流互感器。该保护器可以方便地安装在电网的任何地方,不改变电网的运行特性,性能优越,动作可靠,不易损坏,是目前市场上广泛推广使用的漏电保护器。电流动作型漏电保护器又称剩余电流漏电保护器、漏电动作保护器、差动电流动作保护器或接地故障动作保护器。这里的泄漏电流指的是受保护主电路电流的相量和,即受保护主电路的电流定时值的代数和。

三、根据中间环节的结构特点分类:

1.电磁型:电磁漏电保护器的中间环节是电磁机构,有电磁模糊器和灵敏继电器两种形式。它的特点是没有电子放大电路和辅助电源。电磁漏电保护器采用电磁电子元件,具有很强的抗过流冲击和过压冲击的能力。

2.电子式:电子漏电保护器的中间环节是由电子器件组成的电子电路,包括分立元件电路和集成电路。在泄漏信号被处理和比较后,晶闸管被触发或晶体管开关电路被接通,泄漏模糊器的线圈被接通以使泄漏保护动作。其特征在于控制电路需要辅助电源。

四、按额定漏电动作电流值分类:

1.高灵敏度漏电保护器:额定漏电动作电流为30MA以上,可作为间接接触触电保护或直接接触触电保护的补充保护。

1.中灵敏度漏电保护器:额定漏电动作电流为30MA-1000MA。它只能用于间接接触保护或防止电气火灾事故和接地短路故障。

2.低灵敏度漏电保护器:其额定漏电动作电流大于1000毫安,只能用于间接接触保护或防止电气火灾事故和短路故障。

五、按行动分类:

1、瞬时(也称快速)漏电保护器,即动作时间快,一般动作不超过0.2S..

2.延时型漏电保护器:在漏电保护器的控制电路中增加一个延时电路。通常,延迟范围为0.2S。

3.逆时限漏电保护器:随着工作电流的增加,漏电保护器的工作时间将在一定范围内缩短。通用电子漏电保护器具有一定的逆时限特性。

六、按主开关电路和电流极数分类

1.单级双线漏电保护器。

2.二次漏电保护器。

3.二次三线漏电保护器。

4.三级漏电保护器。

5.三级四线漏电保护器。

6、四漏电保护器

该漏电保护器用于满足被保护电路各种连接方式的要求,其中单级双线、二级三线和三级四线三种漏电保护器均有中性线,中性线直接穿过漏电检测变压器,不能断开。
