自动空气体开关符号

分类:其他文章浏览:1717发表时间:2020-06-10 22:43:22

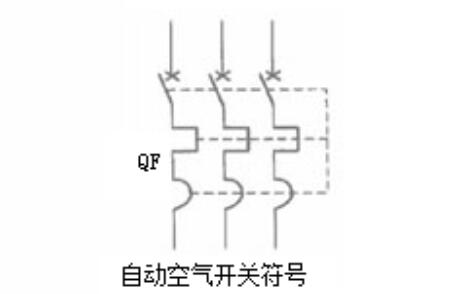

自动空气体开关符号 有多种类型的自动空气体开关,在电气驱动和自动控制电路中常用的自动空气体开关是塑料外壳型。自动空气体开关符号如图所示:

自动空气体开关安装 自动空气体开关安装和调整的安全要求如下:

自动空气体开关符号

(1)不宜安装在易受振动的地方,以免因振动而松动开关内部零件。

(2)-通常,灭弧室应垂直安装,并位于上部。

(3)自动空气体开关操作机构的安装和调整应符合下列要求(对于框架开关):1)操作手柄或传动杆的开关位置应正确,操作力不得大于产品允许的规定值。2)在触头的闭合和断开过程中,灭弧室的活动部分和零件不应被卡住。3)接触紧密可靠,接触电阻小。

(4)连接自动空气体开关时,一定要接触紧密牢固,否则开关会发热甚至爆炸。

自动空气体开关的安装点 自动空气体开关也称为自动开关。它是低压电路中用于开关电路和电气设备过载、短路和失压的保护装置。安装自动空气体开关时,应垂直安装,其上下端子用电线连接。应为暴露在箱外且易于接近的导体端子提供绝缘保护。当自动空气体开关与保险丝一起使用时,保险丝应尽可能安装在自动空气体开关之前。电动操作机构的接线应正确。在触点闭合和断开过程中,活动部分和灭弧部分不应堵塞。接触表面应光滑,闭合后应接触良好。脱扣器电磁铁工作面上的防锈油脂应清除。
