漏电开关的原理

分类:其他文章浏览:1727发表时间:2020-06-10 22:43:37

漏电保护器的原理 漏电保护器主要由三部分组成:检测元件、中间放大环节和操作执行机构。漏电保护器的工作原理是:

漏电开关的原理

漏电保护器安装在电路中,初级线圈与电网电路连接,次级线圈与漏电保护器中的脱扣器连接。?

当电气设备正常运行时,线路中的电流处于平衡状态,变压器中的电流矢量之和为零(电流是方向矢量,如流出方向的“+”和返回方向的“-”,变压器中来回流动的电流大小相等,方向相反,正负抵消)。由于初级线圈中没有剩余电流,所以次级线圈不会被感应,并且漏电保护器的开关装置处于闭合状态。?

当设备外壳发生泄漏并被人触摸时,在故障点产生分流。泄漏电流通过人体、大地和工作接地(没有电流互感器)返回到变压器的中性点,导致流入和流出变压器的电流不平衡(电流矢量之和不为零),并且在初级线圈中产生剩余电流。因此,次级线圈将被感应,当电流值达到漏电保护器限制的动作电流值时,自动开关将跳闸并切断电源。

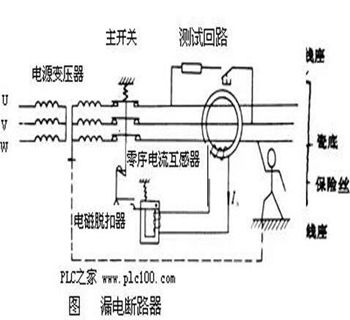

漏电开关的原理 我将简化漏电开关的原理,并画一个图给你看:

这里的关键是“电流互感器”——零线和火线同时通过电流互感器(通过电流互感器可以监测线路上的电流),然后用电子元件分析这两个电流。

如果这个回路是完整的“□”,那么中性线和带电线上的电流是相同的。然而,如果发生泄漏——电路的火线和其他导体形成新的电路(该电路可以是火线和其他电路的中性线,或者火线和地);或者其他电路的火线连接到该电路。

总之,零线上的电流是不同的。此时,电子元件将判断为漏电,从而导致跳闸装置主动跳闸(即跳闸)。

举一个非常极端的例子:甲、乙两个漏电断路器,甲断路器的火线和乙断路器的零线连在一起,这在理论上应该是有用的。然而,由于漏电断路器的存在,它检测到在A断路器的火线和B断路器的零线上有电流,而在A断路器的零线和B断路器的火线上没有电流——同一漏电断路器上的零线电流不相等,它将跳闸。
