了解低压断路器的热释放功能

分类:其他文章浏览:2050发表时间:2020-06-10 22:43:50

脱扣器简介 跳闸装置是一种与断路器机械连接的装置,用于释放夹持机构并自动断开断路器。其作用是当线路发生漏电或人身触电时,流经零序电流互感器的电流矢量和不等于零,电压在互感器二次线圈两侧产生,并由集成电路放大。达到设定值后,漏电跳闸装置在0.1秒内切断电源,起到电击和漏电保护的作用。

了解低压断路器的热释放功能

释放功能 脱扣器具有过载、开路、漏电、欠压、过压、不平衡、欠频、过频、反向功率、相序等保护功能。它还具有负荷监测、实时值测量、需求测量、谐波测量、测量表设置、维护、通信、去/去、区域选择联锁、测试联锁、液晶界面显示等功能。

脱扣器的分类 1.热脱扣器

热磁释放提供磁保护和热保护,这是过载保护。热保护:当电流通过跳闸装置时,热元件产生热量(直接热电流直接通过双金属片),双金属片受热变形。当变形达到一定程度时,牵引杆受到撞击,驱动机构切断电路。一般来说,电路中使用热磁脱扣器来提供短路和过载保护。只有电磁脱扣器用于某些特殊场合,以提供短路保护,而其他部件(如热继电器)提供过载保护。

2.电磁脱扣器

电磁脱扣器与受保护电路串联。当正常电流流过电路时,电磁铁产生的电磁力小于反作用力弹簧的拉力,衔铁不会被电磁铁吸引,断路器工作正常。当电路发生短路故障时,电流超过正常电流的几倍,电磁铁产生的电磁力大于反作用力弹簧的作用力,衔铁被电磁铁吸引,推动自由脱扣机构,通过传动机构释放主触头。主触点在断路弹簧的作用下分别切断电路,防止短路。

3、压力损失跳闸装置

失压脱扣器并联在断路器的电源侧,可以起到欠压和零电压保护的作用。当电源电压正常时,拉动操作手柄,断路器常开的辅助触头闭合,电磁铁通电,衔铁被电磁铁吸引,自由脱扣机构将主触头锁定在闭合位置,断路器投入运行。当电源侧被切断或电源电压过低时,电磁铁产生的电磁力不足以克服反作用力弹簧的拉力,衔铁被向上拉,自由脱扣机构被传动机构推动脱扣断路器,从而起到欠压和零电压保护的作用。

当电源电压为额定电压的75% ~ 105%时,失压脱扣器保证断路器的吸合和顺利闭合。当电源电压低于额定电压的40%时,失压跳闸装置确保断路器跳闸并断开。通常,在失压跳闸装置的电磁线圈电路中串联的常闭按钮也可用于跳闸操作。

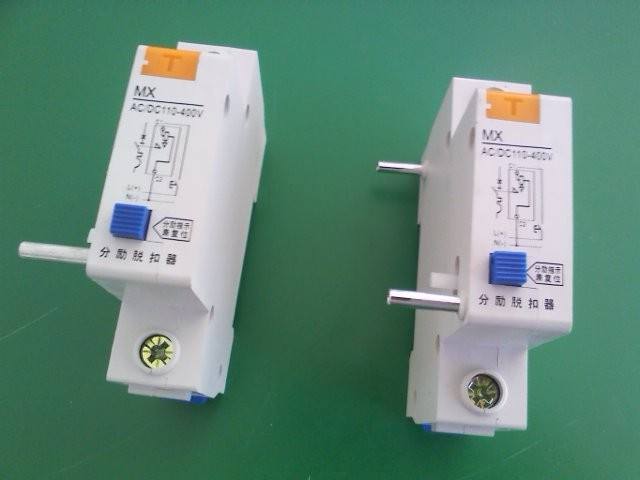

4、分路跳闸装置

分路跳闸装置用于远程操作低压断路器的跳闸控制。其电磁线圈与低压断路器的电源侧并联。当需要跳闸操作时,按下常开按钮,使分路跳闸装置的电磁铁吸住衔铁,由传动机构推动自由跳闸机构,使低压断路器跳闸。

5.电子脱扣器

电子释放装置可以具备上述所有功能,并且可以方便地进行调节。电子脱扣器是由电子元件组成的电路,它检测主电路的电流,放大并推动脱扣机构。

热脱扣器的保护原理 过热保护主要是防止电机过热。因此,在装置中建立模型来模拟电机的加热。考虑到正、负序过载电流的不同发热效应,对电机的发热和散热过程进行了仿真计算,主要为电机发热和长期过载提供保护。它还具有热记忆功能,即只有在保护动作作用于跳闸或信号后,通过散热过程将热量累积值降至固定值以下时,才允许电机再次启动。

热跳闸是过热保护的跳闸,过热保护是延时跳闸和延时返回的过载保护。热脱扣器设置:大于额定电流(1.1 ~ 1.2倍)

低压断路器热脱扣器的功能 热脱扣器与受保护电路串联。当正常电流流过电路时,加热元件加热使双金属弯曲到一定程度(仅接触传动机构),并达到动态平衡状态,双金属不会继续弯曲。如果发生过载,电路中的电流增加,双金属片将继续弯曲。传动机构推动自由脱扣机构释放主触点。主触点在跳闸弹簧的作用下分离,从而切断电路,起到过载保护的作用。
