隔离开关的功能和技术参数

分类:其他文章浏览:1908发表时间:2020-06-10 22:43:56

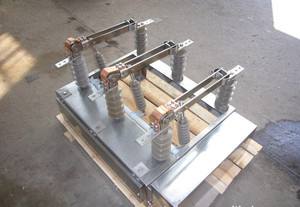

隔离开关是一种开关装置,主要用于“隔离电源、开关操作、连接和切断小电流电路”,无灭弧功能。当隔离开关处于分离位置时,触头之间的绝缘距离应符合规定要求,并应显示明显的断开标志。当处于闭合位置时,开关装置可以在指定时间内承载正常回路条件下的电流和异常条件下的电流(例如短路)。一般用作高压隔离开关,即额定电压1kV以上的隔离开关。其工作原理和结构相对简单。然而,由于其使用量大、工作可靠性要求高,对变电站和发电厂的设计、建设和安全运行有很大影响。隔离开关的主要特点是没有灭弧能力,只能在没有负载电流的情况下开关电路。介绍隔离开关的功能、特点、类型、应用、防误操作改进、维护和常见问题。

隔离开关的功能和技术参数

隔离开关功能

1.断电后,应建立可靠的绝缘间隙,将待检修的设备或线路与电源分开,并有明显的断开点,以保证检修人员和设备的安全。

2、根据操作需要,更换线路。

3、可用于分裂和闭合线路中的小电流,如套管、母线、连接器、短电缆充电电流、开关均压电容电流、双母线交换时的环流和电压互感器励磁电流等。

4、根据不同结构类型的具体情况,可采用分、合一定容量的变压器空负载励磁电流。

隔离开关技术参数 (1)额定电压。指隔离开关正常工作时允许施加的电压水平。???

(2)最高工作电压。由于传输线的电压损失,电源端的实际电压总是高于额定电压。因此,要求隔离开关在高于额定电压时能长时间工作,并在设计和制造时确定隔离开关的最大工作电压。?

(3)额定电流。指隔离开关能长时间通过的最大工作电流。当隔离开关长时间通过额定电流时,各部件的加热温度不得超过允许值。?

(4)动态稳定电流。指隔离开关承受冲击短路电流产生的电力的能力。它由制造商在设计和制造时决定,通常表示为额定电流幅度的倍数。?

(5)热稳定电流。指隔离开关承受短路电流热效应的能力。它是制造商在规定时间(1S或4S)内给出的最大短路电流,这样隔离开关各部分的温度不会在短时间内超过最大允许温度。?

(6)连接端子的额定静张力。指绝缘子承受机械负荷的能力,分为纵向和横向。
