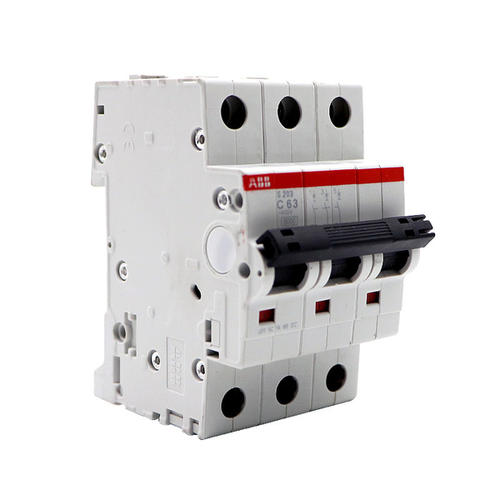

微型断路器的基本结构 1.成分:

1)手柄

2)释放机构，包括锁扣、连杆和释放板

3)接触装置，包括动、静触头和连接板

4)接线基座

5)双金属片

6)调节螺钉

7)电磁螺线管(也称为瞬时线圈)

8)灭弧室和引弧板(灭弧装置)

9)外壳(底座、盖子)

工作原理: 1)过载保护——断路器过载保护功能的实现是利用双金属随温度升高而按规律弯曲的原理。小型断路器闭合后将处于正常工作状态。内部双金属会产生热量，因为通过了一定的电流。由于热膨胀系数不同，这两种金属会弯曲。正常电流(1.13英寸)弯曲角度不大，因此推力不足以使跳闸机构跳闸。线路一般过载时，当达到过载电流(1.45英寸)时，双金属片弯曲角度大，接触跳闸机构中的杠杆，推力足以推动跳闸机构，使小断路器的跳闸起到过载保护的作用。流经小型断路器的电流大小不同，双金属片产生的弯曲程度也不同。当线路通常过载时，由于过载电流低，断路器的跳闸时间通常较长。在当前的GB10963中。1-2005标准，时间-电流特性规定过电流跳闸电流为1。额定电流的45倍。释放时间应在1小时内。

2)短路保护1-断路器的短路保护功能通过瞬时跳闸实现。根据F=IN(吸力与电流和匝数之和成正比)的分析，由于瞬时跳闸线圈的匝数很小(一般小于10匝)，虽然瞬时跳闸串联在电路中，但由于匝数很小，电路可以正常工作，正常工作电流产生的吸力不足以克服弹簧的反作用力。当线路短路或严重过载时，非常高的电流流过感应线圈，产生强磁场。由于产生的电流和正常工作电流之间的差异是几倍或几十倍或更多，线圈的匝数没有改变，但是电流增加了几倍或几十倍，因此吸力也增加了几倍或几十倍。推杆使断路器能够快速跳闸。由于电流较大，断路器的跳闸时间在0。1s。此外，只要反作用弹簧选择合理，就能满足B型、C型和D型瞬时脱扣器的设置要求。另一个重要部件是灭弧栅。当断路器闭合时，两个触点之间会产生大的电弧。灭弧栅的作用是通过增加散热面积和电弧放电空来快速消除电弧，从而减少电弧的不利影响。

微型断路器内部结构和功能的描述 1.内部结构

如果4个铆钉损坏，它们可以分成两半，如下图所示。零件嵌入左盖，右盖可以拆卸。

2.电路部分

当触点闭合时，电路路径为(从上到下):1-2-3-5-6-7-8-9-11。当触点断开时，触点之间产生电弧电流，初始电流路径为:1-2-3-arc -5-6-7-8-9-11。在电弧由于磁和热效应被引入灭弧室E之后，电流路径为1-2-4-E-F-10-11。电弧在灭弧室内分成10段，并迅速冷却和熄灭。电弧熄灭后，电流被完全切断。

3.机械构件

机械部分的功能:支持手动“开”和“关”操作，自动执行“热脱扣”和“电磁脱扣”，以防过流和短路。还有一个“热脱扣电流微调”操作(该功能不常用)。

4.壳

外壳尺寸符合行业标准。为了统一标准和提高处理效率，低于一定额定电流的断路器将使用相同类型的外壳、触点和端子。这种外壳能通过的最大额定电流是“外壳级电流”。在本例中，型号DZ47LED发光二极管63的63表示该系列机架的当前水平为63A。

当壳被分成左右两半后，可以看到两半的大部分是对称的。根据功能，内部空的房间可以大致分为“四个房间”。
