dw15通用断路器说明(DW15-630)

分类:其他文章浏览:14055发表时间:2020-06-10 22:44:46

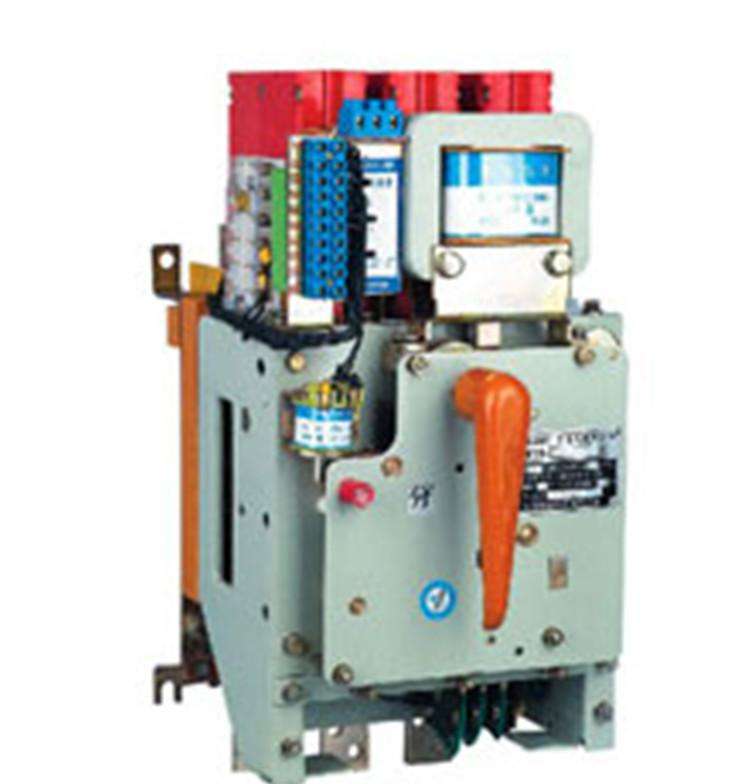

dw15万能断路器介绍

dw15通用断路器说明(DW15-630)

DW15通用断路器用于交流50Hz、额定电流6300安、额定工作电压1140伏或380伏的配电网,用于配电线路和设备的电能分配、过载、欠压和短路保护。外壳框架等级的额定电流为630安的断路器也可用作交流50Hz和380V网络中电动机的过载、欠压和短路保护。在正常情况下,断路器可用于电路的非频繁切换。外壳框架类额定电流为630A的断路器也具有抽屉式结构,限流断路器也可用于正常条件下电机的非频繁启动。限流断路器特别适用于因其限流特性而可能出现大短路电流的网络。

dw15万能断路器的结构特点 DW15通用断路器为三维布置。接触系统、快速电磁铁和左右侧板都安装在绝缘板上。上部装有灭弧系统,操作机构可安装在正面或右侧。有& ldquo积分。、& ldquo他和& rdquo指示和手动断开按钮。其左上方装有分路脱扣器,其背面装有与脱扣半轴连接的欠压脱扣器。快速饱和电流互感器或电流电压转换器套在母线上。欠压延时装置、热继电器或半导体跳闸装置可分别安装在下方。

该产品由断路器本体和抽屉座组成。断路器本体配有隔离触头刀、二次回路动触头、接地触头支撑导轨等。抽屉座由左右侧板、铝支架、隔离触头座、二次回路静触头、托架等组成。推拉操作机构由正下方的操作手柄、螺杆等组成。

以上是对DW15通用断路器的介绍。通用断路器将用于800安培以上。一旦移动,断路器将用于分配大电流和保护变压器的低压侧主进线。断路器主要由电力操作。它有很强的性能和丰富的断路器知识。特别是在保护方面,所有部件都包含在钢架中。还有一个问题值得解释,即断路器应安装在无爆炸危险、无导电灰尘、无足够金属腐蚀和绝缘损坏的地方。

DW15通用断路器的功能 DW15通用断路器用于交流50Hz、额定电流6300安、额定工作电压1140伏或380伏的配电网,用于配电线路和设备的电能分配、过载、欠压和短路保护。外壳框架等级的额定电流为630安的断路器也可用作交流50Hz和380V网络中电动机的过载、欠压和短路保护。

在正常情况下,断路器可用于电路的非频繁切换。外壳框架类额定电流为630A的断路器也具有抽屉式结构,限流断路器也可用于正常条件下电机的非频繁启动。限流断路器特别适用于因其限流特性而可能出现大短路电流的网络。

dw15万能断路器的工作条件 1、最高环境空气体温度不超过+40℃。

2.环境空气体温度24小时的平均值不超过+35℃。

3.环境温度空气体温度的下限值不低于-5℃。

4.安装地点不得超过海拔2000米。

5、周围大气的相对湿度空气体温度+40℃不超过50%;在较低的温度下可以有较高的相对湿度;最潮湿月份的月平均最高相对温度为90%。同时,该月平均最低气温为+25℃。还考虑了温度变化引起的产品表面冷凝。

6.污染等级:3级。

7.震动:如果订购,我们将单独协商。

8.安装条件断路器应根据提供的说明成套安装或单独安装在室内,与垂直面的倾角不超过5度。

9.额定工作电压:三级安装采用1140伏断路器,四级安装采用660伏及以下额定工作电压的断路器,三级安装采用辅助电路安装,电力变压器的欠压跳闸线圈和一次线圈除外。
