闸刀开关的选择原则

分类:其他文章浏览:8630发表时间:2020-06-10 22:44:50

闸刀开关的选择原则 选择闸刀开关时,可根据其技术参数进行选择。要求在低于额定电流和额定电压下工作,其极数和位置可根据实际情况选择。当负载较小时,应注意其开关能力。具体选择原则如下:

1)首先,根据其在线路中的作用和在成套配电设备中的安装位置,确定其结构形式。如果电路中的负载被断路器、接触器或其他具有一定分断能力的开关电器断开,即当闸刀开关仅用于隔离电源时,只需选择带灭弧罩的产品;相反,如果闸刀开关必须断开负载,则应使用带灭弧罩并由杠杆操作的产品。

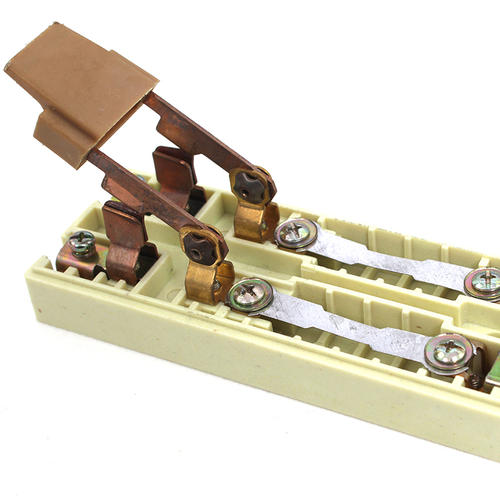

闸刀开关的选择原则

2)闸刀开关的额定电流一般应等于或大于待断开电路中所有负载的额定电流之和。如果用闸刀开关来控制电动机,必须考虑电动机的起动电流(起动电流通常可以达到电动机额定电流的6~7倍,甚至更多)。此外,还应检查电路中可能出现的最大短路电流是否低于额定电流水平对应的电稳定电流和热稳定电流,否则,应使用额定电流水平更高的闸刀开关。

闸刀开关的选择方法 闸刀开关应根据其在配电装置中的功能、安装和操作进行选择。如果用于断开负载,应选择带灭弧装置的闸刀开关。如果仅用于隔离电源,可选择不带灭弧装置的闸刀开关。也可以根据是正面操作还是侧面操作、是直接操作还是杠杆操作、是板正面布线还是板背面布线来选择。

选择闸刀开关时,其额定电压应等于线路的额定电压,额定电流应大于负载电路的计算电流。

闸刀开关选择注意事项 1.根据应用情况选择闸刀开关的类型、极数和操作方式。

2、刀闸额定电压应大于或等于线路电压。

3、闸刀开关的额定电流应等于或大于线路的额定电流。对于电机负载,开刀开关的额定电流可以是电机额定电流的3倍;闭合闸刀开关的额定电流可以是电机额定电流的1.5倍。

安装闸刀开关的注意事项 1.安装方向

应垂直安装,最大倾斜度不超过5°。,并使动触头处于静触头之下。

2.接线模式

接线时,电源进线应连接到开关上方进线座的末端,电气设备的引线应连接到下方出线座。接线时应拧紧螺钉。如果端子有一个大的孔眼,并且电线很细,螺纹头的插入部分可以弯曲成两段,用钳子夹住人孔后拧紧螺钉。如果接头松动,会产生高温和过热。

3.接触

叶片与固定触点之间的接触应牢固,可在大电流触点或叶片上适当添加一些润滑油(油脂)。当双掷刀开关处于打开位置时,刀片应可靠固定。

4.操作

对于带灭弧触点的闸刀开关,各相的分合闸动作应一致。
