剩余电流断路器的原理

分类:其他文章浏览:1858发表时间:2020-06-10 22:45:12

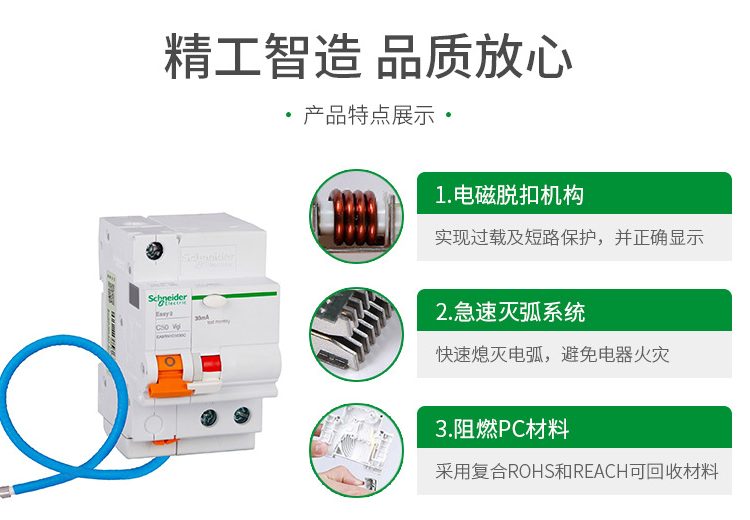

剩余电流断路器的原理 剩余电流断路器是为防止触电和漏电火灾等事故而开发的一种新型电器。除了自动开关的功能外,它还能在设备漏电或触电时快速断开电路,从而保护人员和设备的安全。

剩余电流断路器的原理

示意图如图1所示。剩余电流断路器由零序变压器TAN、放大器A和主断路器QF(包括跳闸装置)组成。当设备正常工作时,主电路电流的相量总和为零,零序变压器铁芯无磁通,二次绕组无感应电压输出,开关保护闭合。

当被保护电路有漏电或人体电击电流ix通过时,由于回路穿过大地,主电路电流的相量总和不再为零,零序变压器的铁心磁通发生变化,其二次绕组有感应电压输出。

当剩余电流达到一定值时,足以使跳闸YR经放大器放大后动作,使断路器在0.1s内跳闸,有效地起到电击保护的作用。

剩余电流断路器的功能 剩余电流断路器(以下简称断路器)主要适用于交流50Hz、额定电压400伏、额定电流高达800安的配电网,可为人员提供间接接触保护,防止设备绝缘损坏和接地故障电流引起的火灾,分配电能,保护线路和供电设备的过载和短路,也可用于线路的非频繁切换和电机的非频繁启动。带剩余电流保护断路器的常规漏电保护模块有两个工作功率采样阶段,该系列断路器有三个阶段。如果缺相,断路器的漏电保护模块仍能正常工作。额定剩余动作电流和最大断开时间可根据实际情况现场调整。当相电压降至50V时,漏电保护模块仍能正常工作。
