漏电保护开关的连接方法

分类:其他文章浏览:1906发表时间:2020-06-10 22:45:20

家庭用电安全一直是人类关注的焦点。毕竟,这涉及到人身和财产安全,不能轻易忽视。你对家用漏电保护开关的原理了解多少?如果你不知道也没关系,欧洲会在本文中介绍家用漏电保护开关的原理和漏电保护开关的接线图。

漏电保护开关的连接方法

漏电保护器,简称漏电开关,又称漏电断路器,主要用于在设备发生漏电故障时,保护有致命危险的人员免受电击。具有过载和短路保护功能,可用于线路或电机的过载和短路保护。它也可用于正常情况下不频繁的线路切换和启动。

作文 漏电保护开关由脱扣电路、过载保护装置和漏电触发电路组成,过载保护装置由双金属片构成的发热元件eh1和eh2组成;

作用原理 当设备外壳发生泄漏并且人们接触它很多个晚上时,故障点将产生分流。泄漏电流将通过人体到达地面,然后到达工作接地点。电流将返回变压器中心商店,但电流不会通过电流互感器。这种情况导致流入和流出变压器的电流不平衡,并且产生的剩余电流被感应到初级线圈之后的次级线圈。当电流值达到漏电保护器限制的动作电流值时,漏电保护器将自动开关和跳闸,切断所有薄膜,保护我们的身体安全。

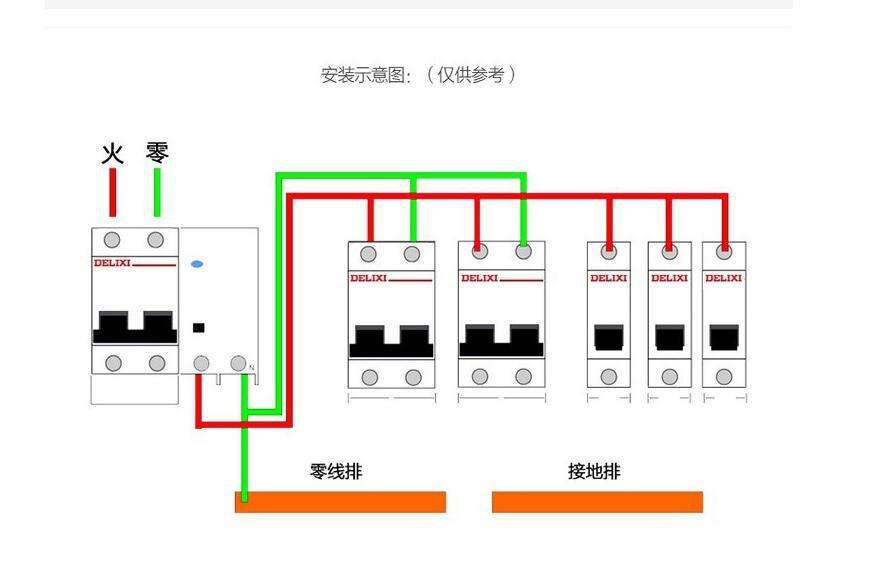

漏电保护开关的连接方法 漏电保护的正确接线方法系统称为tn。配电网的低压中性点直接接地。电气设备中可以接触到电的外露部分通过保护线连接到接地点。整个系统的保护线的前部和干线部分的中性线是共用的,而后部是分开的。整个TN2C系统的中心线和保护线是一体化的。整个TN25系统的中心线和保护线分开连接;tn2c2s系统的保护线的前部和整个系统干线部分的中性线是共用的,而后部是分开的。

漏电开关上的l和n哪一个是火线?哪根是接地线?首先,应该解释这个问题是错误的。漏电开关上只有一根火线和一根零线,没有接地线。问题应该是:漏电开关上哪一根是火线,哪一根是零线?让我们以我们家常见的三种漏电开关为例,介绍漏电开关上的L和N问题,即火线和零线。

首先,以1P+N漏电保护开关为例,谈谈漏电保护开关的接线问题:

目前,1P+N漏电保护开关在家居装饰中的利用率很高。该开关对火线和零线的接线有严格的要求。它不是根据我们传统的左零点和右零点或左零点和右零点来判断的。接线应基于漏电保护开关上的标识。

例如,上图中的所有漏电保护开关都是1P+N漏电保护开关。该漏电保护开关的连接是左侧的连接端子连接到零线,右侧的连接端子连接到火线,左侧的漏电保护开关连接到火线,右侧的连接端子连接到零线。

因此,对于1P+N的漏电保护开关,接线时应严格遵循开关标识要求,即带电导线连接到l或无标识的端子,零线连接到标有N的端子

其次,以2P漏电保护开关为例谈漏电保护开关的接线问题:

与1P+N漏电保护开关相比,2P的漏电保护开关在空之间占有较大的价格,但2P的漏电保护开关的安全性明显高于现在越来越多采用的1P+N漏电保护开关。

2P漏电保护开关的连接没有严格的要求,即进线和出线的接线端子可以随意接带电线路和零线。传统的连接方法包括左零点和右零点以及左零点和右零点。这两种连接方法实际上是可能的。让我们看看上面的图片。2P漏电保护开关的出线端接左零、右火,进线端也接左零、右火。我们需要确保输入线路和输出线路以相同的方式连接。

最后,以3P漏电保护开关为例谈谈漏电保护开关的接线问题:

3P的漏电保护开关在我们大多数家庭是看不见的,但它只会出现在别墅里。家居装饰的使用率很低,所以我只给你一个简单的解释。

3P漏电保护开关的接线也有严格的要求,其中零线N将被识别在漏电保护开关上,我们一般把左边的三个端子连接到三相的导线上,右边标有N的一个用来连接零线。
