凸轮开关的典型意义

分类:其他文章浏览:2018发表时间:2020-06-10 22:45:26

凸轮开关的典型意义 凸轮开关是由多组结构相同的接触元件叠加而成的多回路控制电器。它主要用于控制电路的转换和电气测量仪表的转换,也可用于控制小容量异步电动机的起动、换向和调速。常用的凸轮开关包括LW2、LW5、LW6、LW8系列等。LW5系列凸轮开关适用于交流50Hz、电压500伏和DC电压440伏电路,用于电气控制电路转换和电压380伏、5.5千瓦及以下三相笼型异步电动机的直接控制。LW5系列凸轮开关的外观如图15-16所示。

凸轮开关的典型意义

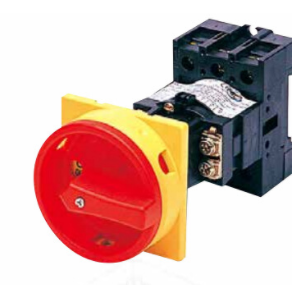

图15-16 LW5系列凸轮开关

(a)出庭。凸轮开/关触点示意图

凸轮开关的型号和含义如下:

凸轮开关主要由接触系统、操作机构、转轴、手柄、定位机构等部件组成。接触系统由许多接触元件组成,每个接触元件有一个绝缘基座,每段绝缘基座有三对双断点触点,每个凸轮由一个支架操作。操作时,手柄带动转轴和凸轮一起转动,凸轮推动触点接通或断开。由于凸轮的形状不同,当手柄处于不同位置时,接触点被不同地分开和组合,从而达到切换电路的目的。

凸轮开关模型介绍 电流和电压的使用在生活中是额定的,并且使用量在每个国家是不同的。然而,在工业生产中,不同车间在生产过程的不同步骤中使用的电流和电压不一定是相同的,并且电流和电压需要连续转换。凸轮开关解决了这个问题。凸轮开关可以将电流和电压转换成不同的电流和电压。通用转换器有多种类型,小型转换器是科普常用的类型。

LW5系列凸轮开关

该系列转换开关适用于DC、交流50Hz、电压500伏及以下的电路,主电路或电气测量仪器的转换开关,配电设备的遥控开关。它也可用作容量为5.5千瓦或以下的伺服电机和三相交流电机的启动、换向或变速开关。根据接触装置的档位数量,转换开关系列有21种类型,如1-16和18、21、24、27、30等。,其中16档及以下为单列转换开关;18档及以上是三排转换开关。根据保护形式,有开放式和保护式。根据手柄的类型,有四种类型:旋钮、普通、机床和枪。根据手柄的操作方式,可分为两种类型:独立型和定位型。所谓的独立型是指当手在某个位置移动手柄后释放手柄时,手柄自动返回到其原始位置。然而,定位类型是指当用手将手柄拉到某一墙壁后,松开手时手柄仍然停留在该位置。凸轮开关的操作位置用角度表示,它们将显示在凸轮开关的“定位特征表”上。

LW5 5.5kW千瓦手动转换开关

该开关是LW5系列凸轮开关的衍生产品,可替代HZ3型转换开关。这种转换开关适用于交流50-60Hz、电压500伏及以下的电力线。功率为5.5千瓦及以下的电机用作双速电机的直接启动开关、可逆转换开关或变速开关。

LW6系列凸轮开关

该系列转换开关适用于交流50Hz、电压380伏及以下或DC 220伏及以下、电流5A及以下的交流/DC电路。它们用于电气控制电路的转换、电气测量仪器的转换和配电设备的遥控开关。它们也可用于控制380伏及2.2千瓦以下的小容量三相感应电动机,这些电动机不经常启动和停止。

lwl L2-16系列小型凸轮开关

该开关适用于交流50(或60)赫兹、电压高达380伏、DC电压高达220伏的电路作为主控制开关,或者适用于直接功率控制为5.5千瓦及以下的三相笼型感应电动机。

普通开关只能接通电流,但不能将电流和电压相互转换。cam开关实现了这一功能,可以将不同的电流和电压相互转换。以上主要介绍四种凸轮开关。不同类型的开关可以转换不同的电流和电压,所用的电流、电压和功率也不同。当选择不同类型的凸轮开关时,应根据使用的电流和电压进行选择。
