微动开关的内部结构图和原理

分类:其他文章浏览:23947发表时间:2020-06-10 22:45:27

什么是微动开关微动开关是一种触点间距小、动作迅速的开关。它使用特定的冲程和特定的力来切换。它由一个外壳覆盖,外面有一个驱动杆。因为开关的触点间距相对较小,所以被称为微动开关和灵敏开关。

又称灵敏开关、快速开关。压力驱动的快速开关。用于防盗系统的门开关等。

微动开关的内部结构图和原理

微型开关的分类 微型开关有很多种,有数百种内部结构,按体积包括普通的、小型的和超小型的。根据防护性能,有防水型、防尘型和防爆型。根据断裂形式,可分为单连接型、双连接型和多连接型。

还有一个强断开微动开关(当开关的簧片不工作时,外力也能断开开关);根据分断能力,有普通型、直流型、微电流型和大电流型。

根据使用环境,有普通型、耐高温型(250℃)、超耐高温陶瓷型(400℃)

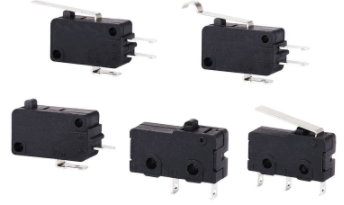

微动开关通常是基本型的,没有辅助按压附件,并衍生出小行程型和大行程型。可根据需要添加不同辅助按压附件,按压附件的开关可根据添加的不同按压附件分为按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等多种形式。

就尺寸而言,有小的、超小的、超小的等。功能是防水的。最常见的应用是鼠标按钮。

(1)小型微动开关:

一般尺寸为27.8长,10.3宽,15.9高。这些参数随高容量和低负载而变化。

(2)超小型微动开关

一般尺寸为19.8长、6.4宽、10.2高,具有高精度、长寿命的不同功能。

(3)超小型微动开关

一般尺寸是12.8长,5.8宽,6.5高,这种型号的设计非常薄。

(4)防水型

微动开关的工作原理 外部机械力通过传动元件(推针、按钮、杠杆、滚轮等)作用在动作簧片上。),当动作簧片移动到临界点时,产生瞬时动作,使动作簧片末端的动触头和固定触头快速接通或断开。

当传递元件上的作用力被移除时,作用簧片产生反向作用力,并且当传递元件的反向行程到达簧片的作用临界点时,反向作用瞬间完成。

微动开关触点间距小,动作行程短,按压力小,开关快。移动触点的操作速度与传动元件的操作速度无关。

微动开关的结构 微动开关具有微小的接触间隔和快速动作机构。以规定的行程和力执行开关动作的接触机构由壳体覆盖,并且其外部设置有驱动器并且具有小的外观。香港源电子微动开关由10个部件组成。

1和2:用于上盖和下盖的材料是PBT30 %玻璃纤维

3:纽扣材料为PBT30 %玻璃纤维

4.开关片的材料是铍青铜。

5.弹片材料是铍青铜。

6:支架材料是黄铜

7:数控端子材料是黄铜

8:端子材料不是黄铜

9:终端银点材料是银合金

10:开关片的银点材料为银合金

微动开关的应用 微动开关用于需要频繁电路切换的设备的自动控制和安全保护。它们广泛用于电子设备、仪器、矿山、电力系统、家用电器、电气设备以及军事领域,如航空航天、航空航天、船舶、导弹、坦克等。它们已被广泛应用于上述领域。虽然很小,但交换机发挥着不可替代的作用。

目前,国内市场上的微型开关的机械寿命为3至1000倍,通常为10、20、50、100瓦、300瓦、500瓦和800瓦,这取决于应用要求。铍青铜、锡青铜和不锈钢丝在中国通常用作簧片。国外的阿尔卑斯山最高可达1000次,它们的芦苇是由稀有金属钛制成的。

可应用于电脑鼠标、汽车鼠标、汽车电子产品、通讯设备、军工产品、测试仪器、燃气热水器、燃气灶、小型家用电器、微波炉、电饭锅、浮球设备、医疗设备、楼宇自动化、电动工具和通用电气及无线电设备、24小时定时器等。
