剩余电流保护装置的原理及应用

分类:其他文章浏览:3631发表时间:2020-06-10 22:45:35

剩余电流保护装置是低压配电线路中常用的一种安全装置。虽然安装和使用方法简单,但并不是每个用户在现场使用时都能按要求规范安装和使用并进行测试,有些用户甚至不知道其工作原理。根据笔者多年的现场培训和使用剩余电流保护装置的经验,论述了剩余电流保护装置的工作原理和使用中的一些问题。

剩余电流保护装置的原理及应用

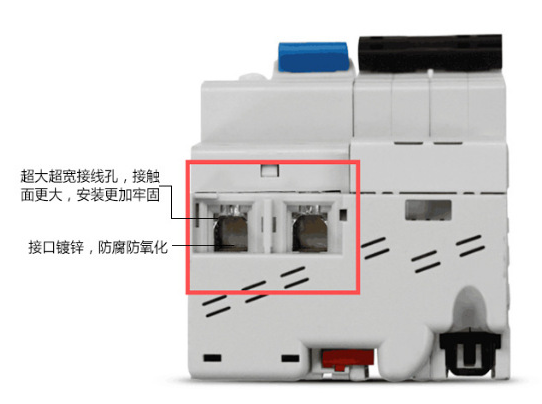

剩余电流动作保护,俗称漏电保护,是由剩余电流动作继电器、低压断路器或交流接触器等组成的一种剩余电流动作保护装置。

1、剩余电流动作保护装置的作用 在中性点接地的低压电网中,防止漏电造成人身触电伤亡。

2.剩余电流动作保护装置的工作原理 三相剩余电流保护装置由零序电流互感器TA0、放大部分、执行器Q等部件组成。当被保护线路发生漏电或人身触电时,零序电流互感器的二次侧感应出电流I。当电流I达到设定值时,放大电路启动,使执行器中的脱扣器动作,切断电源(图1)。

3.剩余电流动作保护器的分类 3.1。按操作模式分类 (1)无辅助电流的RCD。

(2) RCD需要辅助电源,

3.2,按极数分类 (1)单极二线刚果民盟。

(2)双极rcd。

(3)双极三线rcd。

(4)三极刚果民盟。

(5)三极四线刚果民盟。

(6)四极RCD。

上述单极双线、双极三线和三极四线RCD都有一条中性线N,中性线N直接穿过零序电流互感器,不能断开。

3.3。按保护功能分类 (1)无过载保护的RCD。

(2)带过载保护的RCD。

(3)带短路保护的刚果民盟。

(4)带过载和短路保护的RCD。

(5)额定电流ln为5)RCD为6、10、16、20、25、32、40、50、63、80、100、125、160、200安。

(6)6)RCD的额定剩余工作电流I为:0.006、0.01、0.03、0.05、0.1、0.3、0.5、1、3、5、10、20A。

4、剩余电流动作保护方式 (1)剩余电流动作保护装置应保护在3级。

低压电网的配电变压器必须配备总保护,总保护安装在配电变压器的配电箱(柜)内,使配电变压器的整个低压电网都在保护范围内。二次保护安装在低压线路的分支杆上(配电箱内)。三级保护安装在用户进线开关的电源侧,临时用电设备必须安装末级保护。

(2)总保护的额定剩余电流动作电流值应可调。调整范围通常在50 ma至200 ma之间,最大值超过300mA。

对于漏电流小的电网,非雨天额定剩余电流动作电流值为50mA,雨季为200mA。

对于漏电流大的电网,非雨天额定剩余电流为100毫安,雨天额定剩余电流为300毫安。

实现完善的分级保护后,允许将工作电流提高到500毫安。

(3)二次保护动作电流值一般为50 ~ 100毫安。

(4)三级保护剩余电流动作开关的动作电流值一般不大于30mA。动作时间一般不超过0.1s..

手持电器的额定剩余工作电流为10mA,在特别潮湿的地方为6mA。

(5)对低压电网实施分级保护时,上级保护应选择延时保护器,其分断时间应比下图所示的1114电力电气工程主保护器长0.2s。(0.5;0.3;3级小于0.1)

5.剩余电流动作保护装置的安装 (1)剩余电流保护装置应安装在通风干燥的地方,避免灰尘和有害气体的侵蚀。安装位置应与交流接触器保持20厘米的距离,并应避免相邻电线和电气设备的磁场干扰。

(2)接线时,应特别注意保护装置的进线。被保护线路应使用纱布或胶带扎紧,并穿过零序电流互感器的中心。线束不应分散在零序电流互感器圆孔前后20厘米内。外壳应适当接地,以确保安全。

(3)剩余电流动作保护装置必须选用符合国家标准的产品,并经上级主管部门检验合格后,方可使用。

(4)组合保护器的主回路控制开关应为并联跳闸装置空的空气开关或交流接触器。

(5)组合保护器外部连接的控制回路应采用铜导线,其表面不应小于1.5mm2..剩余电流动作继电器应安装在配电板前面便于维护和操作的位置,一般距离地面800 ~ 1500毫米。

(6)使用电流型剩余电流保护器时,配电变压器的零线必须接地,零线不得重复接地。中性线应保持与相线相同的良好绝缘。

(7)照明等单相负荷应均匀分布到三相,三相对称运行。每年应进行一次测试和调整,以使各相的正常泄漏电流大致相等。

(8)电机和其他电气设备的绝缘电阻不应小于0.5Mω;。农村照明用户的线路绝缘电阻在晴天不得小于0.5M。;雨天不应小于0.08米ω;。

(9)被保护农村低压电网的泄漏电流不得大于剩余运行电流值的50%;当不符合要求时,应对管线进行大修,以消除泄漏点。

(10)普通塑料电线和橡胶电线不得直接埋在土壤或墙壁中,也不得挂在钉子上或绑在树上。应使用穿墙套管、瓷柱和其他绝缘材料进行固定。

(11)剩余电流动作保护仅适用于交流50Hz、额定电压380/220伏、电源中性点直接接地和TT模式运行的农村低压电气设备。对于保护范围内两根电线造成的触电危险,保护器没有保护作用。

6.剩余电流动作保护装置的操作、维护和管理 (1)运行中的保护器动作后,允许强制送电一次。如果失败,必须找出原因,不允许再次强行送电。

(2)已投入运行的剩余电流保护器严禁擅自退出运行。

(3)每年春天,供电站应对剩余电流动作保护系统进行一次普查。主要检查项目如下。

(1)变压器和电机接地装置有松动和接触不良。

(2)测量低压电网和电气设备的绝缘电阻。

(3)测量泄漏电流,消除电网中各种潜在的泄漏危害。

(4)检查保护器运行记录。

(4)建立全面的保护运行记录(包括安装、试验和运行),每季度总结分析一次,并逐级上报。

(5)用户应打开进线开关,如有异常,应找电工修理或更换保护器。如果用户打算让保护器拒绝操作或误操作,他应该给予批评。如果他不改变,他可以暂时停止家庭供电,以保护村庄的正常供电。

7.剩余电流动作保护装置的检测 保护装置应在安装后进行测试。测试项目如下。

(1)带负荷开关3次,不得有误。

(2)用测试按钮试跳3次,应正确无误。

③每相各1kω;左右测试电阻或40~60W灯泡接地测试3次,应正确无误。

(2)运行中的检测。

(1)投入运行后,每月至少进行一次动作试验,如遇拒动或误动作应立即检修。

(2)结合每年的安全检查,对于总保护的剩余电流保护器应检查其动作电流值。

(3)每当雷击或其他原因使保护器动作时,应进行一次试验。在农业用电高峰和闪电季节,应该增加测试次数。停止保护器在使用前应进行测试。

(3)检查注意事项。进行保护器动作试验时,严禁用相线直接接触接地装置。

8.结论 剩余电流保护装置(RCD)是低压配电线路中常用的一种安全电器,但或多或少存在一些问题,给安全生产带来严重隐患,因此有必要对其进行学习和规范。
