双线接近开关的工作原理和接线图

分类:其他文章浏览:6304发表时间:2020-06-10 22:45:39

双线接近开关的工作原理 双线接近开关的工作原理是振荡电路中的线圈L产生高频磁场。当目标物体接近磁场时,由于电磁感应,在目标物体中产生感应电流(涡流)。随着目标接近传感器,感应电流增加,导致振荡电路中的负载增加。然后,振荡减弱,直到停止。传感器使用振幅检测电路来检测振荡状态的变化,并输出检测信号。

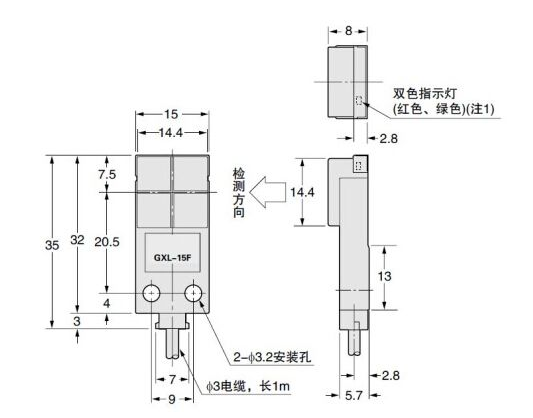

image.png双线接近开关的工作原理和接线图

双线接近开关可以像普通行程开关一样使用,并串联在控制电路中。三线接近开关需要额外的工作电源。双线接近开关可以直接取代三线接近开关,而三线接近开关通常不能直接取代双线接近开关。

双线接近开关的特性 双线接近开关能感知金属或非金属的接近,具有接线无极性、驱动中小型继电器、无磨损等特点。主要体现在:

1)探测距离:1 ~ 15毫米

2)工作环境:温度-20℃至-50℃。防护等级:IP66。

3)工作电源:交流190伏~交流420伏;工作电流:≤160毫安。

4)驱动40A及以下的小型交流继电器或交流接触器。

5)接近时,指示灯亮;当它很远的时候,指示器就会熄灭。

双线接近开关接线图 下图显示了双线接近开关的基本接线图。
