限位开关接线方法 通用限位开关由外壳、互联系统和操作头组成。首先，每个人都应该将限位开关安装到要求的位置，然后连接电线。理解每个字母的具体含义也是必要的。限位开关上的数字表示常闭，数字表示公共端，数字表示常开。只有理解每个字母的含义，限位开关才能正确连接和使用。开关上也有数字。123表示常开，456表示常闭，因此您可以根据实际需要进行选择。一般来说，电源连接到第7和第8个，可以为限位开关提供电源支持。

当连接限位开关时，黑色是信号输入端，蓝色是负端，棕色是正端，白色是公共端。仍然有许多连接电线的方法。如果使用低压，可以用蓝线连接。如果使用高压，应该用棕色电线连接。当白线用作反向输出端时，白线应正常关闭，而黑线应正常打开。如果白线用作反向控制终端，白线应该是常开的，而黑线应该是常闭的。

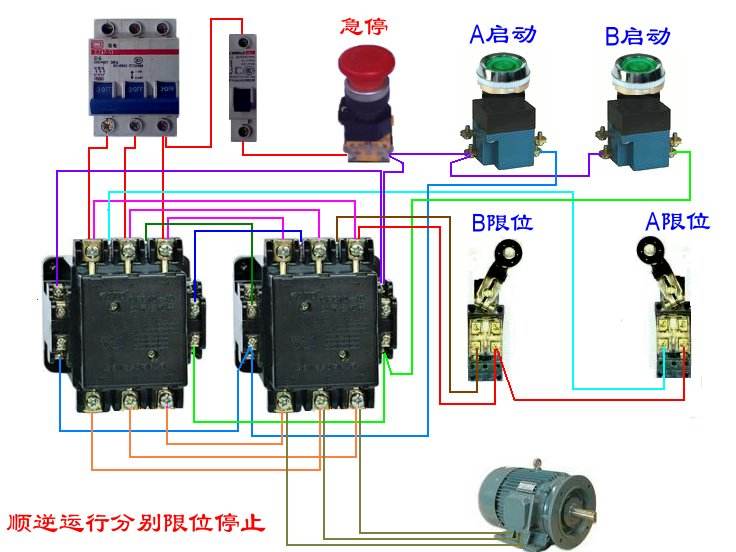

限位开关物理接线图 在我们的日常生活中，有一种非常常用的小电流电器，它就是限位开关。许多朋友可能不熟悉这个名字，但当谈到限位开关的使用时，每个人肯定都会知道。大多数家庭购买洗衣机，购买波轮洗衣机的朋友都必须知道，如果洗衣机在运转时盖子被强行打开，洗衣机在通电时会立即停止运转。这是限位开关的功能。说到这里，大家一定对限位开关的工作原理和接线过程很好奇。今天，我们将告诉你如何连接限位开关。感兴趣的伙伴可以学习如何使用限位开关，然后他们可以自己连线。

在学习接线之前，让我们先了解一下限位开关。限位开关也可以称为行程开关。它们可以安装在静态对象和动态对象上。当对象的状态改变时，它将打开关闭点。限位开关的工作原理是利用机器之间的碰撞使限位开关的触点动作，从而接通或断开电路。限位开关通常用于限制机械运动的行程或位置，这样机械就可以自行停止、改变速度、来回移动。

在我们对限位开关有了大致的了解之后，让我们来看看如何给限位开关接线。限位开关由操作头、触点系统和外壳组成。在我们连接电线之前，将限位开关安装到所需位置。然后弄清楚限位开关接线图中每个字母的含义。限位开关的数字控制代表常闭，数字控制代表常开，数字控制代表公共端子。开关1/2/3常开，4/5/6常闭。我们可以根据需要选择常开或常闭。开关7/8分别与电源相连，为限位开关提供电源支持。

接线时，棕色连接到电源的正极，蓝色连接到负极，黑色连接到信号输入端，白色是公共端。有许多连接方法。当需要低电压时，可以用蓝色连接，当需要高电压时，可以用棕色连接。当白线用作反相输出时，黑线是常开的，白线是常闭的。当白线用作反相控制端子时，当白色为高电压时，黑色为常开，当白色为低电压时，黑色为常闭。
