铁壳开关 铁壳开关是闭合负载开关的通称，属于熔丝闸刀开关。铁壳开关适用于建筑施工中的配电线路，用作电源开关、隔离开关和紧急开关，用于电路保护。然而，它通常不用于直接打开和关闭电机。

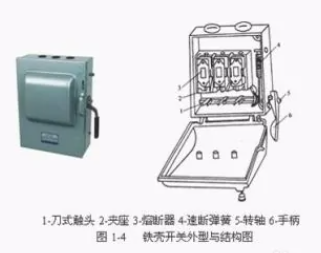

铁壳开关的特点及模型表示 铁壳开关也称为闭合负载开关。图1是它的轮廓和结构图。它由安装在铸铁或钢板外壳内的闸刀触点、灭弧系统、保险丝和操作机构组成。与闸刀开关相比，它具有以下特点:

(1)触头设有灭弧室(罩)，电弧不会喷出，因此无需担心相间短路事故；

(2)熔断器的分断能力高，通常为5KA，最高可达50KA以上；

(3)操作机构为储能闭合型，并有机械联锁装置。前者可使开关的闭合和断开速度与运行速度无关，从而提高开关的动作性能和灭弧性能。后者确保盒盖在关闭状态下不能打开，在盒盖正确关闭之前不能关闭，从而提高了安全性。

(4)有坚固的封闭外壳保护操作人员免受电弧灼伤。

有HH3、HH3、HH10、HH11系列额定电流为10A至400A的铁壳开关，其中60A及以下可用于异步电动机的全压起动控制开关。

当电加热和照明电路由铁壳开关控制时，可根据电路的额定电流进行选择。用于控制异步电动机时，开关的额定电流应大于电动机额定电流的1.5倍，因为开关的通断能力为4Ie，电动机的全电压起动电流高于(4~7)额定电流。

铁壳开关的模型表示方法如下图所示:
