接近开关和继电器的连接

分类:其他文章浏览:2897发表时间:2020-08-10 17:10:26

接近开关和继电器的连接 连接前,确定接近开关所需的电压,如果是三线系统,则确定是PNP还是NPN。接近开关分为两线制、三线制和四线制。

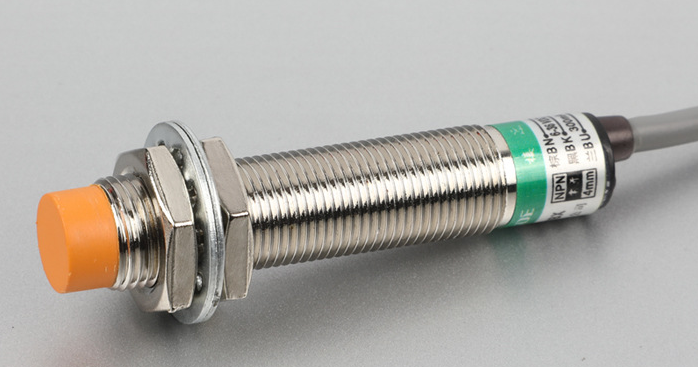

接近开关和继电器的连接

双线接近开关与继电器串联。也就是说,继电器被连接到接近开关以向其供电。接近开关的另一端连接到继电器,并连接到继电器的线圈。继电器的线圈没有正极和负极。线圈的另一端连接到电源的负极。

三线接近开关的线路颜色通常为棕色、蓝色和黑色。棕色是正极,蓝色是负极,黑色是输出端。NPN型接近开关在低电平有效。黑色输出端连接到负载,负载的另一端连接到电源的正极。PNP接近开关在高电平有效。黑色输出端连接到负载,负载的另一端连接到电源的负电极。

一般来说,棕色线路连接到电源的正极,黑色线路连接到负载。不同的是,负载的另一端用NPN型连接到正极,用PNP型连接到负极。

你可以这样记住,字母n在字母p之前,所以字母n比字母p高。所以NPN连接到正极,PNP连接到负极。

接近开关的负载可以是信号灯、继电器线圈或可编程逻辑控制器的数字量输入模块。可编程逻辑控制器数字量输入模块一般分为两类:

1.公共输入端是0V电源,电流从输入模块流出。此时应选择NPN接近开关。

2.公共输入端是电源的正极,电流流入模块。此时应选择PNP接近开关。

3.虽然线接近开关中还有一根线,但没有剩余电流的干扰,工作更可靠。

接近开关驱动继电器的接线方法原理非常简单。

线路1和3的接近开关:一个是地线,一个是电源,另一个是输出。

2.接近开关由NPN或PNP三极管输出。当NPN类型有效时,它处于低水平。继电器线连接在电源和输出端之间。

3.当PNP类型有效时,它处于高电平,继电器连接在接地线和输出端子之间。

4、上述连接时接近开关动作继电器吸合。

5和3跟随线的接近开关也有反向输出,输出逻辑与上述相反。

6.还有4线接近开关。除了电源线的两根外,另外两根分别是正向输出和反向输出。

如何连接继电器和三线接近开关 接近开关不同于双线系统和三线系统。三线接近开关分为NPN型和PNP型,它们的接线是不同的。

双线接近开关的连接相对简单,并且接近开关可以在与负载串联之后连接到电源。

三线接近开关接线:红(棕)线接电源正极;蓝线连接到电源的0V端;黄色(黑色)线是一个信号,应该连接到负载。负载的另一端连接如下:对于NPN接近开关,它应该连接到电源的正端;对于PNP接近开关,它应连接到电源的0V端子。

接近开关的负载可以是信号灯、继电器线圈或可编程控制器plc的数字量输入模块。

应特别注意连接到可编程逻辑控制器数字输入模块的三线接近开关的类型选择。可编程逻辑控制器数字量输入模块一般可分为两种类型:一种类型具有0V电源的公共输入端,电流从输入模块流出(日本模式)。在这种情况下,必须选择NPN型接近开关。另一种类型的公共输入端子是电源的正极端子。电流流入输入模块,即陷阱输入(欧洲模式)。在这种情况下,必须选择PNP接近开关。不要做出错误的选择。

双线接近开关受工作条件限制。当它接通时,开关本身会产生一定的电压降,当它断开时,会有一定量的剩余电流流过,选择时应考虑到这一点。虽然三线接近开关还有一根线,但它不会受到残余电流等不利因素的影响,工作更可靠。
