如何接线五孔插座_接线图

分类:其他文章浏览:4661发表时间:2020-08-12 06:27:30

五孔插座接线的接线匹配 记住下面的原则和方法,五孔插座接线要简单得多。

1、红零黑蓝(即火线L为红,零线N为黑线,地线为蓝);

2.火是棕色和蓝色的,地面是黄色和绿色的(即火线L是棕色的,零线N是蓝色的,地线为黄绿双色线);

3.火黑色、白色和绿色(黄色和绿色)是美国电线色调标准。

4.根据道路,只有进线和出线相线(你可以只想到火线和零线)。电线的常见色调匹配是:黄色输入和白色输出(或绿色)。开关指示输入相位是L,输出相位是(L1、L2)。

如果你发现两根相同颜色的电线连接在一起,这是可以的,否则一些电路将被切断。

如何接线五孔插座_接线图

五孔插座接线要点

1、一般明装五孔插座应距地面不小于1.8m隐藏式电源插座距离地面0.3米。为了防止儿童触摸,最好选择并购买一个带安全护罩的安全插座。同一房间插座的高度应一致,开关的开关位置应一致。

2.当你得到一个新的插座时,首先把底座和面板分开。在插座的一侧(通常在上方或下方),有一个矩形间隙。将螺丝刀插入插座,并向外用力将面板与底座分开。

3、浴室环境潮湿,应选用高绝缘水平防水防溅型五孔插座;冰箱、空调节器、彩电、电脑、洗衣机等。应使用带开关的"独立"三孔插座和质量可靠的带保护接地。最好不要使用五孔插座。

如何连接五孔插座 第一步:准备接线工具,如剪刀、胶带、老虎钳等。

第二步:了解插座火线、零线和保护地线的位置。五孔插座面板上的三个孔后面有三个接线孔,分别标有相应的字母,包括L、N和E,分别对应火线、零线和地线。此外,在两个孔后面会有带电的电线和零线的痕迹。

第三步:用老虎钳去掉电源线头的绝缘层,去掉大约3厘米的绝缘层。拧紧泄漏的铜线末端。火线通过L接口,零线通过N接口,地线通过E接口。然后将三个孔上的火线和零线分别接入两个孔后的火线和零线接口。

步骤4:拧紧所有电源线和相应的端子,然后固定插座外壳,最后用螺钉固定。

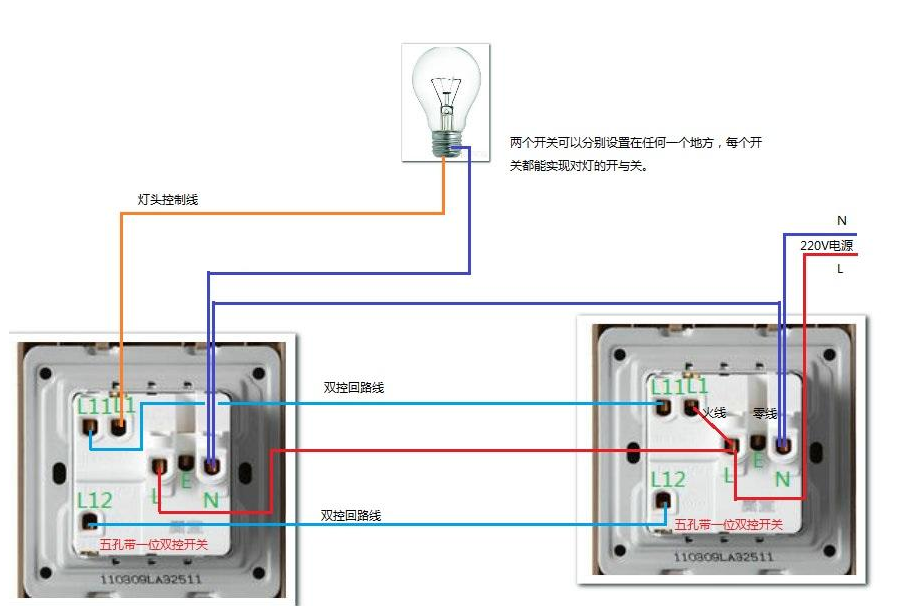

五孔插座接线图
