四脚触摸开关原理和封装尺寸

分类:其他文章浏览:3093发表时间:2020-08-19 06:29:51

四脚触摸开关在日常用品中一直被广泛使用,占据了较大的比重。这里的四条腿指的是触摸开关的四个引脚。四个引脚有两组开关。按下可同时打开两组开关,松开则意味着两组开关同时打开。有人说这四个引脚牢牢地焊接在电路板上。事实上,这种理解没有错。

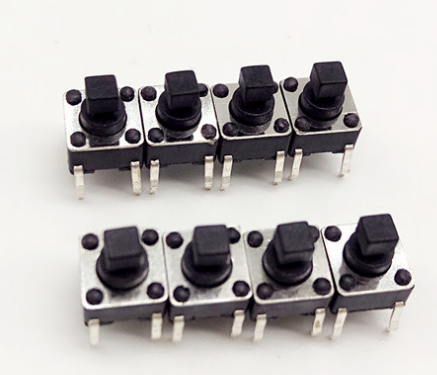

四脚触摸开关原理和封装尺寸

四脚触摸开关的工作原理 首先,它由常开触点和常闭触点组成。在四脚触摸开关中,常开触点的功能是当压力施加到常开触点时,电路将接通。当这种压力被消除时,原来的常闭触点,也称为断开,被恢复。这种压力是我们用手打开和关闭按钮的动作。

第二,当压力消除时,四脚触摸开关将闭合。其四脚触摸开关的内部结构依靠金属弹片来保护受力情况并实现开关。

三脚和四脚触摸开关的原理与其结构有关。例如,在220伏交流电通过灯泡H和整流桥后,它变成DC脉动电压,作为正向偏置电压加到可控硅开关和电阻分支电路。

1.白天,当亮度大于一定程度时,光电二极管D呈现底阻状态≤1Kω,关断三极管V,发射极无电流输出,单向晶闸管VS因无触发电流而被阻断。此时,流过灯泡h的电流≤2.2毫安,灯泡h不能发光。电阻R1和齐纳二极管DW使三极管V的偏置电压不超过6.8V,从而保护三极管。

2.晚上,当亮度小于一定程度时,光电二极管D呈现高电阻状态≥100ω,使三极管V正向导通,发射极电压约为0.8V,晶闸管VS触发导通,灯泡H发光。RP是一种亮度选择元件,可在早上或晚上实现切换。

四、无论触摸开关是什么样的结构,四脚触摸开关有四个共同的引脚。四脚触摸开关相对于普通触摸开关的优点是焊接牢固,每个人都可以使用四脚触摸开关进行非常精确的调节和控制。

四脚触摸开关中常用的封装尺寸 2×4系列结构包括:贝贝开关/2×4×3.5

3×3系列:H=0.35/0.7/1.5/2.0

3×6系列:结构:3×6×2.5红头白头。3×6×4.3和3×6×5引脚,贴片。带括号。侧压。

3×4系列:小海龟有两条腿,四条腿,中海龟有四条腿,大海龟。

5.2×5.2系列:结构包括:0.8小时无盖、平盖、铜头、1.5、1.7、2.5、4.3小时塑料头

4.5×4.5系列:H=3.8/4.3/5/6/7/8结构:一侧有三条腿、引脚、贴片。

6×6系列:H = 2.5/2.7/3.1/3.4/3.8/4/4.3/4.5/4.8/5.5/6/6.5/7/8/9/12。结构是:补丁/别针/上支架/下支架/侧两条腿/长边四条腿/一对腿/中间两条腿/方头/常闭/红头补丁。

12×12系列:H = 4.3/5/5.5/6/7/7.3/7.5/8.5/9/10/11/12/13/14,中间为贴片/针/方头/飞头/圆体结构
