拨码开关怎么用

分类:行业浏览:5847发表时间:2020-12-03 14:23:38

拨码开关使用方法

拨码开关通俗的说也就是一款能用手拨动的微型的开关,所以也通常叫指拨开关的也很多。每一个键对应的背面上下各有两个引脚,拨至ON一侧,这下面两个引脚接通;反之则断开。这四个键是独立的,相互没有关联。此类元件多用于二进制编码。

一、主电路

从交流电网输入、直流输出的全过程,包括:

1、输入滤波器:其作用是将电网存在的杂波过滤掉,同时也防止本机产生的杂波反馈到公共电网。

2、整流与滤波:将电网交流电源直接整流为较平滑的直流电,以供下一级变换。

3、逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分,频率越高,体积、重量与输出功率之比越小。

4、输出整流与滤波:根据负载需要,提供稳定可靠的直流电源。


拨码开关分类

首先,根据脚的位置:插件(DIP)和补丁(SMD)分类。

二,按拨号方式:有平面拨号和侧面拨号之分,根据脚距有2.54mm和1.27mm脚距的分类。

二,控制电路

一方面,从输出中采样,与设定的标准进行比较,然后控制逆变器,改变其频率或脉冲宽度以实现输出稳定性,另一方面,根据测试电路提供的数据,通过提供保护电路控制电路对整机执行各种保护措施。

三,检测电路

除了在保护电路中提供各种参数之外,还提供各种显示仪器数据。

四,辅助电源

为所有单个电路提供不同的电源要求

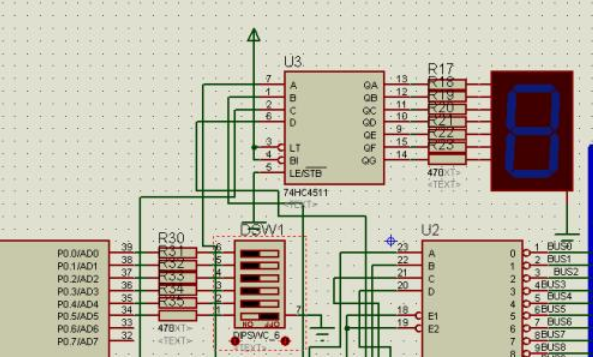

拨码开关接线图

拨码开关怎么用
