拨动开关安装

分类:行业浏览:3175发表时间:2020-12-14 17:38:02

拨动开关安装步骤:

首先把开关带有拨头的一侧对着自己,从左往右依次为拨动开关的第一第二第三引脚,中间引脚为必须接的引脚。接的方法可以是左边第一引脚和中间引脚接,或者右边的第三引脚和中间的引脚相连接使用。

拨动开关安装

拨动开关安装注意事项

拨动开关安装时,要注意区分正负线的接线部位,切不可装错位置,以免影响电路的安全使用和功能。拨动开关的内部置有滑块,操作时通过不同的方式驱动,带动滑块使滑块动作,开关触点接通或断开,从而起到开关作用。也可以说通过推动装有动触点的钮柄滑动,使动触片从一组静触片接到另一组静触片上实现电路换接的开关。

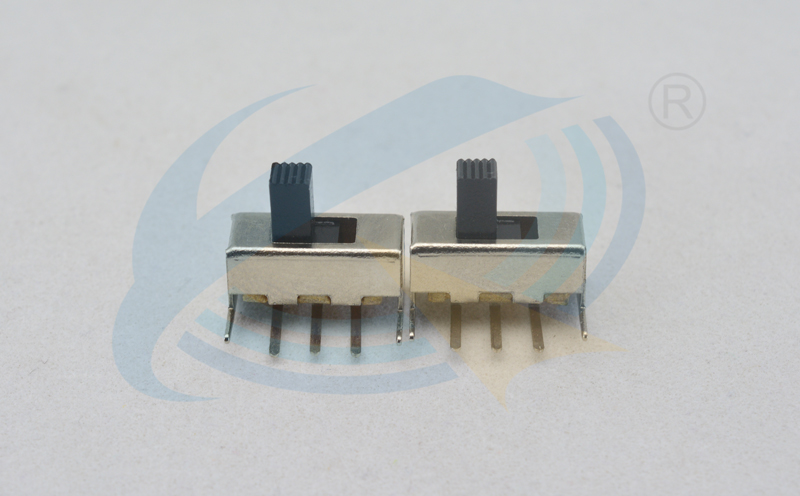

拨动开关结构

拨动开关是通过拨动开关柄使电路接通或断开,从而达到切换电路的目的的。很多人都看过拨动开关的外观、形状和引脚形式,但是拨动开关的内部构造是很少看到,因为大家都没有动手去拆过。拨动开关有一档、两档、三档、四档、五档、 六档、七档、八档;有单排、双排、三排等形式。不论是横柄、直柄、微型它内部的结构都是大同小异的。铁壳拨动被分为:胶的、波珠、弹片三种形式,其中寿命最高、手感最好、单价最高的是弹片拨动;便宜简单又好做的是胶的拨动;波珠是比较中档的拨动。

拨动开关安装

1.外壳是铁壳镀镍(盐雾12-24小时)

2.胶柄是由塑胶料制作而成的(材质分为POM、PPA、PBT种)

3.码片是由磷铜复银(接触电阻可以做到30毫欧以下)

4.端子排脚是由黄铜镀银组成

5.底板是由PCB板组成

6.弹簧是由国产高性能弹簧组成

7.点胶是由密封耐温红胶来制作

8.波珠是由不锈钢波柱组成
