漏电保护器电路原理图

分类:其他文章浏览:2894发表时间:2020-06-10 22:53:10

漏电保护器电路原理图介绍

漏电保护器电路原理图

在图中,L是电磁线圈。当发生泄漏时,闸刀开关K1可以被驱动关闭。每个桥臂与两个1N4007串联,以提高耐压。R3和R4的电阻值很大,所以当K1闭合时,流经L的电流很小,不足以使K1断开。R3和R4是晶闸管T1和T2的均压电阻,可以降低晶闸管的耐压要求。K2是模拟泄漏的测试按钮。按下测试按钮K2和K2打开,这相当于外部电线向地面漏电。这样,通过三相电源线和磁环零线的电流矢量和不为零,磁环上检测线圈A和B的两端有感应电压输出,这立即触发T2导通。由于C2预先有一定的电压,T2导通后,C2将通过R6、R5和T2放电,使R5上产生的电压触发T1导通。在T1和T2接通后,流经L的电流增加,导致电磁铁动作并驱动开关K1断开。测试按钮的功能是随时检查设备的功能是否处于良好状态。电气设备漏电引起电磁铁动作的原理同上。R1是一个变阻器,起着过压保护的作用。

漏电保护器工作原理示意图 图1是漏电保护器的工作原理。在正常运行期间,除了电路中的工作电流之外,没有泄漏电流流过漏电保护器。此时,流经零序变压器(检测变压器)的电流大小相等,方向相反,总和为零。变压器铁芯中的感应磁通也等于零,二次绕组无输出,自动开关保持导通状态,漏电保护器正常工作。当被保护电器与电路之间发生漏电或触电时,存在接地故障电流,使检测变压器中的电流不为零,在变压器铁芯中感应出磁通量,在二次绕组中产生感应电流,经放大后输出,漏电脱扣器的动作推动自动开关脱扣,达到漏电保护的目的。

虽然漏电保护器的工作原理相对简单,但在实际使用中会出现这样或那样的错误,导致不必要的误操作或拒操作。这里有一些售后服务中常见的例子。

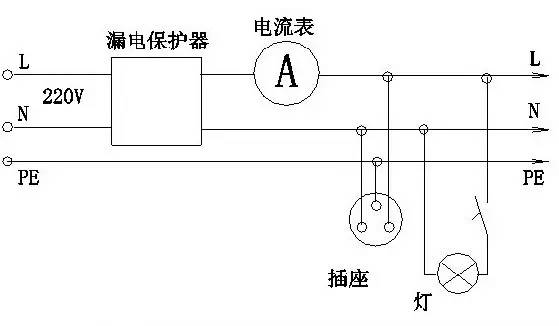

图2示出了由于安装人员的不规则布线,插座的中性线n端子被错误地连接到保护接地(PE)端子。如图2所示,当使用插座时,电流通过保护接地线返回电源,而不通过中性线,导致漏电保护器工作。校正方法如图2a所示。

图3误用三相三线漏电保护器。由于零线不通过漏电保护器,漏电保护器检测的不是漏电电流,而是三相不平衡电流,所以只要三相电路的一相连接到任何负载,电流就会远远超过漏电动作电流而跳闸。校正方法是用三相四线漏电开关代替漏电保护器。

图4两个漏电保护器混淆了。在图4a中,当灯接通时,1LDB具有差分电流,2LDB具有三相不平衡电流,导致1LDB和2LDB跳闸。在图4b中,两个漏电保护器共用一条公共零线,并且当3LDB或4LDB单独闭合时不会跳闸。然而,当同时使用时,两个漏电保护器将同时跳闸,导致两条线路不能同时供电,因为两个负载的大小不同。

图5安装漏电保护器时,接地不能重复接地,否则通过零序变压器的电流将减少,导致漏电保护跳闸。

图6接零保护线穿过检测变压器。当设备发生泄漏时,漏电保护器将不会工作,因为相线泄漏流过接零的保护线并返回到检测变压器,使得变压器不能检测泄漏电流。

后面要指出的漏电保护器的安装位置不应太高。“测试按钮”应处于易于操作的位置。按下测试按钮的目的是模拟人为泄漏,强制漏电保护跳闸,验证其是否能正常工作,每月至少测试一次。如果出现故障或不起作用,应立即将其拆下进行修理或更换。每次试按按钮的时间不得超过1秒,不得连续频繁操作,以免烧毁测试电阻扣线圈。

哪些电气设备应配备漏电保护器? 《施工现场临时用电安全技术规范》规定,“除保护和接零外,设备负荷线首端必须安装漏电保护装置。”上述规定涵盖三个方面:

(1)施工现场所有电气设备安装漏电保护器。由于露天作业,环境潮湿,人员多变,设备管理环节薄弱,用电风险高,要求所有电气设备包括电源和照明设备、移动和固定设备等。当然,它不包括由安全电压或隔离变压器供电的设备。

(2)原保护按规定接零(接地)措施仍与要求相同,这是安全用电最基本的技术措施,不能拆除。

(3)漏电保护器安装在电气设备负载线的首端。这样做的目的是保护电气设备,同时保护其负载线路,防止因线路绝缘损坏而导致触电事故。
