常见主板功能开发的18650锂电池容量检测仪器

显示精度：0.1

测量精度：1mah

供电电压：DC5~12V

待机电流：5mA

放电电流：500mA

负载功率：10W 8Ω

外观尺寸：111*98*25mm

产品重量：93g

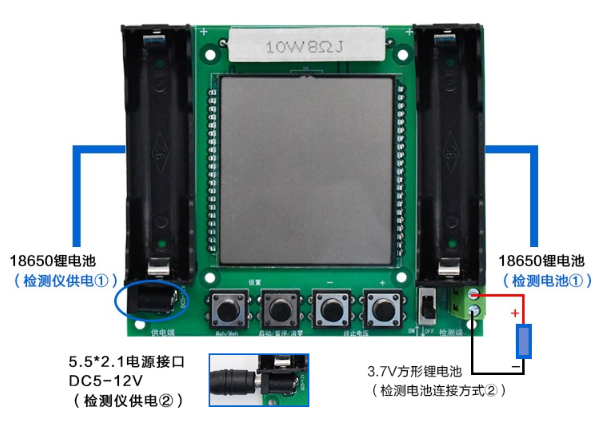

18650锂电池容量检测仪器包含：18650锂电池位*2,5.5*2.1电源接口，10*10功能按键*4，电源拨动开关两档；

测试18650电池容量步骤：

①连接供电电源和需检测的18650锂电池，屏幕显示当前电压4.2V，设置终止电压3.5V(建议值3.5V，出厂默认3.0V)；

②按下启动键仪器开始测试，放电电流500mA左右，累计容量可按最左侧按键进行mAh/mWh切换显示；

③测试状态下再次按下启动按键(启动/暂停/清零键)可以暂停测试放电电流为0，再次按下启动按键开始测试；

④当检测电池电压达到终止电压时测量结束，放电电流为0，累计容量为检测电池容量。如图电池容量1800mAH， 当电池容量超过9999显示9999，长按启动/暂停/清零按键可以将累计容量数值清0；
