通用防水摇头钮子开关规格参数

分类:技术资料浏览:3781发表时间:2019-10-31 10:54:38

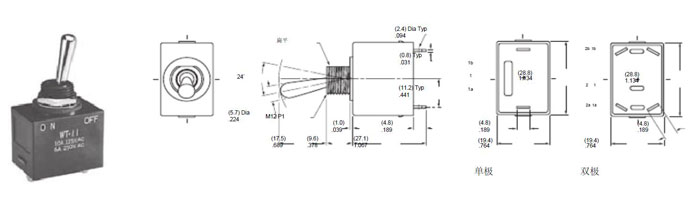

通用防水摇头钮子开关规格参数

电气容量(电阻性负载)

大功率: 10A 在125V AC 或6A 在250V AC 或10A 在30V DC

其他额定参数

触点电阻: 对于焊片焊接和螺丝端子型号最大10 毫欧;

对于引线端子型号最大30 毫欧。

绝缘电阻: 200 兆欧以上在500V DC

绝缘强度: 最低1,500V AC 至少1分钟

机械寿命: 50,000 次操作以上对于On-None-Off, On-None-On 和On-Off-On 型号

对于其他型号30,000 次操作以上

电气寿命: 15,000 次操作以上

摆动角度: 24°

材质和涂覆

摇杆: 黄铜镀铬

衬套和外部外壳: 玻璃纤维增强聚酰胺(UL94V-0)

内部外壳: 三聚氰胺

内部密封环: 丁腈橡胶用于On-None-Off, On-None-On 和On-Off-On 型号;硅橡胶用于所有其它型号

外部密封环: 天然橡胶

活动接触器: 铜镀银

活动触点: 银合金加铜镀银

固定触点: 银合金加铜镀银

端子: 铜镀锡用于焊片焊接和引线; 黄铜镀银用于螺丝

引线覆盖: 隔热聚氯乙烯(导线是AWG16)

环境数据

工作温度范围: –30°C到+70°C (–22°到F+158°F)

湿度: 96 小时在40°C(104°F)时, 湿度 90 95%

振动: 用1.5mm 峰-峰振幅遍历10 55Hz 频率范围、

并在1分钟内返回; 3 个直角方向2小时

冲击: 50G (490m/s 2 ) 加速度 在6个直角方向上测试,每个方向上5次冲击

前面板密封: IEC60529 的IP67,对于所有型号防尘和暂时浸入时防水;

可选的摇头开关密封AT401 用于附加的保护;

后面板密封: IEC60529 的IP60,对于焊片焊接和螺丝端子型号防尘但不防水;

IEC60529 的IP67,对于引线型号防尘和暂时浸入时防水;


安装

焊接时间和温度: 手工焊接

安装扭矩: 1.47Nm (13 lb ? in)

标准和认证

易燃性标准: UL94V-0外部外壳

配线材料标准: ULAWM 1015 认证在可燃性VW-1;

温度范围–20°C~ +105°C; 最大负载 600V; AWG 16 。

CSA TEW 105 认证在温度范围 –20°C~ +105°C; 最大负载 600V
